变频器的正转控制电路
来源：艾特贸易2017-06-04
简介由继电器控制的正转运行电路如图 6.43 所示。 由图 6.43 可以看出，电动机的启动与停止是由继电器 KA 来完成的。在接触器 KM 未吸合前，继电器 KA 是不能接通的，从而防止了先接通 K
由继电器控制的正转运行电路如图6.43所示。 由图6.43可以看出，电动机的启动与停止是由继电器KA来完成的。在接触器KM未吸合前，继电器KA是不能接通的，从而防止了先接通KA的误动作。而当KA接通时，其常开触点使常闭按钮AB4失去作用，只有先按下电动机停止按钮SB3，在KA失电后KM才有可能断电，从而保证了只有在电动机先停机的情况下，才能使变频器切断电源。

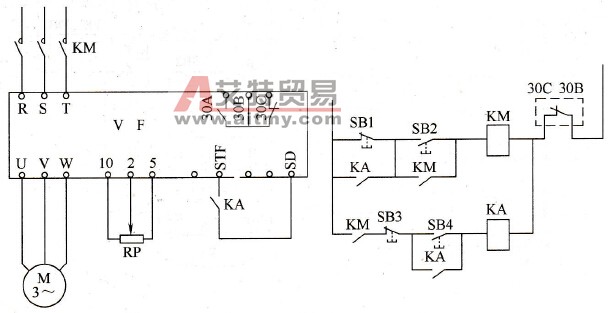

图6.43 由继电器控制的正转运行电路
