变频调速系统中无线电噪声滤波器简介
来源:艾特贸易2017-06-04
简介变频器的输入和输出电流中都含有很多高次谐波。这些高次谐波电流除了增加输入侧的无功功率、降低功率因数(主要是频率较低的谐波电流)外,频率较高的谐波电流以各种方式把自

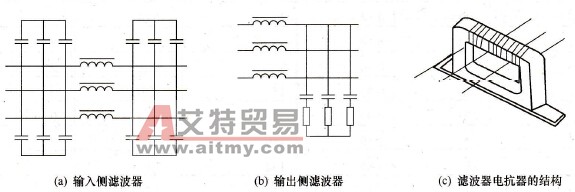

变频器的输入和输出电流中都含有很多高次谐波。这些高次谐波电流除了增加输入侧的无功功率、降低功率因数(主要是频率较低的谐波电流)外,频率较高的谐波电流以各种方式把自己的能量传播出去,形成对其他设备的干扰,严重的甚至还可能使某些设备无法正常工作。 滤波器就是用来削弱这些较高频率的谐波电流,以防止变频器对其他设备的干扰。滤波器主要由滤波电抗器和电容组成。图6.41(a)所示为输入侧滤波器;图6.41(b)所示为输出侧滤波器。应注意的是,变频器输出侧的滤波器中,电容器只能接在电动机侧,且应串入电阻,以防止逆变器因电容器的充、放电而受冲击。滤波电抗器的结构如图6.41(c)所示,由各相的连接线在同一个磁芯上按相同方向绕4圈(输入侧)或3圈(输出侧)构成。需要说明的是,三相的连接线必须按相同方向绕在同一个磁芯上,这样,其基波电流的合成磁场为0,因而对基波电流没有影响。 图6.41 无线电噪声滤波器 在对防止无线电干扰要求较高及要求符合CE、UL、CSA标准的使用场合,或变频器周围有抗干扰能力不足的设备等情况下,均应使用该滤波器。安装时注意接线尽量缩短,滤波器应尽量靠近变频器。
