变频器的过电流保护控制功能

    变频器中，过电流保护的对象主要指带有突变性质的或电流的峰值超过了变频器的允许情形。由于逆变器件的过载能力较差，所以变频器的过电流保护是非常重要的一环。    1)过电流的原因    过电流的原因有以下几种。    (1)运行过程中过电流。即拖动系统在工作过程中出现过电流。    (2)升速中过电流。当负载的惯性较大而升速时间又设定得比较短时，将产生过电流。    2)过电流的自处理    在实际的拖动系统中，大部分负载都是经常变动的。因此，不论是在工作过程中，还是在升、降速过程中，短时间的过电流总是不可避免的。所以，对变频器的过电流的处理原则是尽量不跳间，为此配置了防止跳闸的自处理功能(也称防止失速功能）；只有当冲击电流峰值太大，或防止跳闸措施不能解决问题时，才迅速跳闸。    过电流的自处理功能如下。    (1)运行过程中过电流。由用户根据电动机的额定电流和负载的具体情况设定一个电流限值ISET。当电流超过设定值ISET时，变频器首先将工作频率适当降低，到电流低于设定值ISET时，工作频率再逐渐恢复，如图6.34所示。    (2)升、降速时的过电流。在升速和降速过程中，当电流超过ISET时，变频器将暂停升速（或降速），待电流下降到ISET以下时，再继续升速（或降速），如图6.35所示。这样处理后，实际上自动地延长了升速（或降速）的时间。

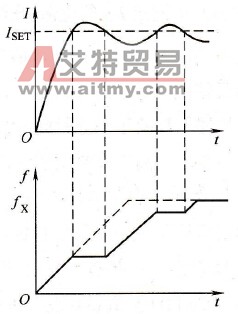

    图6.34    运行时过流的自处理

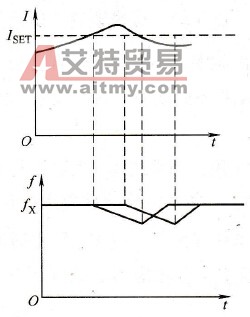

    图6.35    升、降时过流的自处理    为防止变频器速度失控，设置以下3个参数：    失速防止动作水平：(Pr.22 =0%～200%)。    倍速时失速防止动作水平补正系数：(Pr.23 =0%～200%，9999)。    失速防止动作降低开始频率：(Pr.66= 0～400Hz)，如图6.36所示。

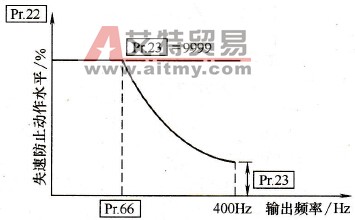

    图6.36    失速防止的参数
