变频器SPWM的电流波形

    SPWM的电流波形如图2-17所示，它是有谐波分量的。这些谐波电流的主要影响有：    (1)电流的谐波分量将产生附加转矩，使电动机轴上的有效输出转矩减小。    (2)谐波电流中的载波频率分量将引起电动机铁心的振动而产生电磁噪声。    (3)载波频率分量的谐波电流具有较强的辐射能力，会影响其他电子设备的正常使用。    提高载波频率，可使负载电流的波形和正弦波逼近，从而减小了电流的谐波分量，如图2-17b所示。

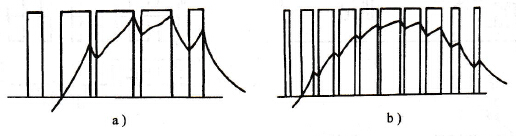

    图2-17    SPWM控制后的电流波形    a)载波频率较低b）载波频率较高    而载波频率的大小是受逆变器件的工作频率（决定于其开通与关断时间）制约的。    用GTR作为逆变器件时，载波频率在2kHz以下，电流的谐波分量较大，电动机的有效输出转矩略小，并且有轻微的电磁噪声。    用IGBT作逆变器件时，载波频率可达15kHz，电流波形已相当平滑，谐波分量很小，故电动机的有效输出转矩大，基本无噪声。
