为什么变频器的输入和输出端绝对不允许接错？

    变频器输入端R、S、T与输出端U、V、W不能接错。变频器的输入端R、S、T是与三相整流桥输入端相连接，而输出端U、V、W是与三相异步电动机相连接的晶体管逆变电路。如果将输入电源接到了U、V、W端，则不管哪个逆变管导通，都将引起两相间的短路而将逆变管迅速烧坏。    如图6-6所示，假设某一瞬间，电源的R端为“+”，而S端为“-”，则逆变管V3导通的瞬间，电流将经过VD1和V3而短路（图中虚线所示），V3将立即烧坏。由于六个逆变管以极高的频率（载波频率）不断地交替导通着，而变频器从跳闸到切断电源是需要时间的，所以六个逆变管将很快地全部损坏。

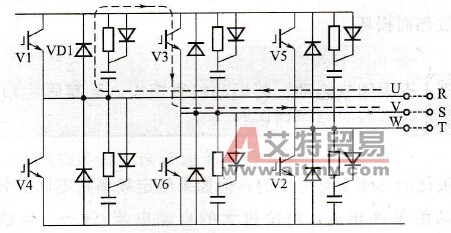

    图6-6    电源接错的后果
