变频器的单极性SPWM法

    (1)调制波和载波如图2-13a所示，曲线①是正弦调制波，其周期决定于所需要的调频比kf，振幅值决定于ku。曲线②是采用等腰三角波的载波，其周期决定于载波频率，振幅不变，等于ku=1时正弦调制波的振幅值，每半周期内所有三角波的极性均相同（即单极性）。
    图2-13    单极性调制    a)调制波和载波b）单极性SPWM波形    调制波和载波的交点，决定了SPWM脉冲系列的宽度和脉冲间的间隔宽度，所得的脉冲系列如图2-13b所示。由图可知，每半周期内的脉冲系列也是单极性的。    (2)单极性调制的工作特点。每半个周期内，逆变桥同一桥臂的两个逆变器件中，只有一个器件按脉冲系列的规律时通时断地工作，另一个完全截止；而在另半个周期内，两个器件的工况正好相反。流经负载ZL的便是正、负交替的交变电流，如图2-14所示。

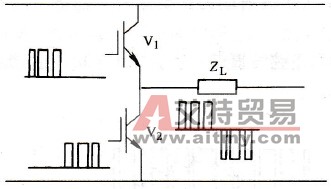

    图2-14    单极性调制的工作特点
