PLC实现多挡转速控制的控制线路是怎么样的？

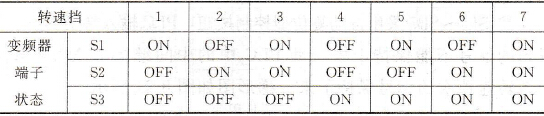

    现以7挡转速控制为例。首先预置变频器的三个输入端子(S1、S2、S3)为多挡速的信号输入端，按二进制方式可组合成7挡转速（0状态不计），7挡转速与变频器输入控制端子状态之间的对应关系如表8-1所示。    表8-1    变频器控制端子状态
    转速的切换通常是通过对控制按钮或触摸开关的操作来实现的，以控制按钮为例，7挡转速控制线路如图8-19所示。

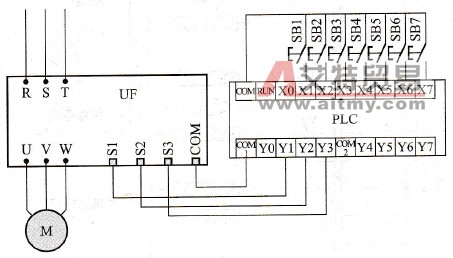

    图8-19    多挡速的PLC控制线路    图中，控制按钮SB1～SB7用于控制7挡转速，分别与PLC的输入端X1～X7连接；PLC的输出端Y1、Y2、Y3分别与变频器的输入控制端S1、S2、S3相连接，用于控制S1、S2、S3的状态。    由表8-1可以看出：PLC的X1、X3、X5、X7中只要有一个得到信号，则Y1“动作”，变频器的S1端得到信号：PLC的X2、X3、X6、X7中只要有一个得到信号，则Y2“动作”，变频器的S2端得到信号；PLC的X4、X5、X6、X7中只要有一个得到信号，则Y3“动作”，变频器的S3端得到信号。    ①SB1～SB7采用非自动复位型控制按钮，梯形图如图8-20所示。    以用户选择第3挡转速为例：按下SB3，X3“动作”，Y1和Y2“动作”，变频器的S1和S2端子得到信号，变频器将在第3挡转速下运行。    ②SB1～SB7采用自动复位型控制按钮，PLC输入端子X1～X7得到的信号不能保持，故借助PLC中的中间继电器M1～M7，使各转速挡次的信号保持下来，梯形图如图8-21所示。
    图8-20    采用非自动复位按钮的梯形图

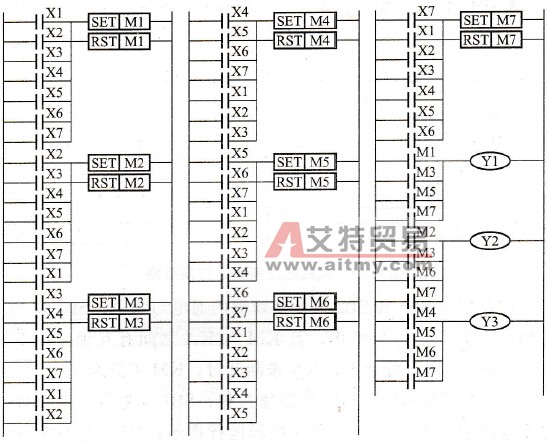

    图8-21    采用自动复位按钮的梯形图    以用户选择第5挡转速为例：按下SB5，X5得到信号，M5“动作”，同时，如果在此之前M1、M2、M3、M4、M6、M7中有处于动作状态的话，都将释放，则Y1和Y3“动作”，变频器的S1和S3端子得到信号，变频器将在第5挡转速下运行。
