怎样减小驱动系统的噪声？

    在正弦脉宽调制(Sinusoidal Pulse Width Moclulation，简称SPWM)的脉冲序列中，各脉冲的宽度是由正弦波和三角波的交点来决定的，如图6-9所示。其中，三角波u1为载波，正弦波为调制波。以功率晶体管( GTR)为逆变管的变频中，其载波频率通常在1.5～2kHz之间，在电流的高次谐波中，载波频率的谐波分量较大，并引起铁芯的振动而产生噪声。    如果噪声的频率与驱动系统中某一部分的谐振频率相一致的话，噪声将增大。    为了减小由于上述原因引起的噪声，较新型的变频器中提供了在一定范围内调整载波频率的功能。通常将载波频率分成若干挡，用户在调试时可通过试验来确定最佳的载波频率挡。

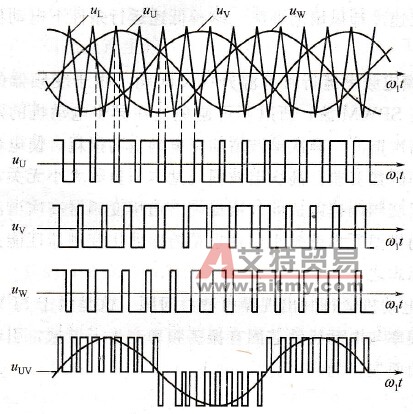

    图6-9    SPWM脉冲序列
