变频器控制鼓风机的控制线路是怎么样的？

    变频器控制鼓风机风速的大小，因炉前温度较高，一般变频器放在较远处的配电柜内。控制线路如图8-22所示。

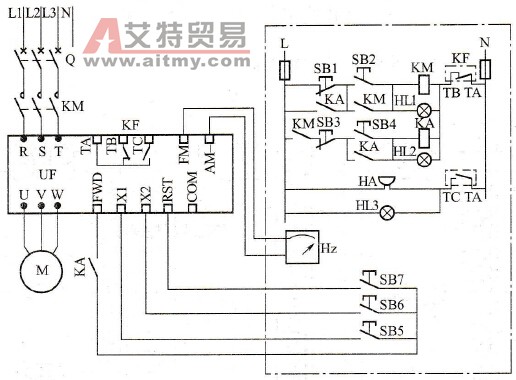

    图8-22    风机的变频调速控制线路    控制按钮SB1和SB2控制变频器的通电与断电；SB3和S134控制变频器的运行与停止；且KM与KA之间有互锁，即KM未通电前，KA不能通电，KA未断开时，KM不能断电。    SB5为升速按钮；SB6为降速按钮；SB7为复位按钮；HL1是变频器通电指示；HL2是变频器运行指示：HL3和HA是变频器发生故障时的声光报警。Hz是频率指示。
