电动机变频器工频与变频切换线路是怎么样的？

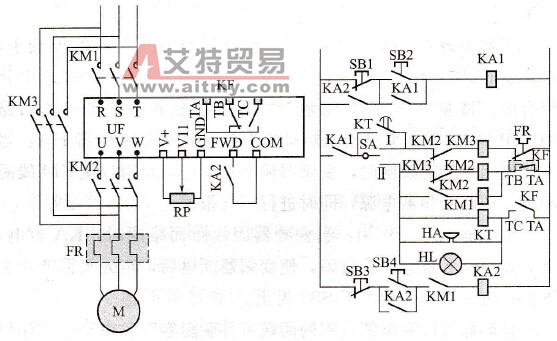

    电动机变频器工频与变频切换线路如图8-5所示。图中，SA为工频与变频切换开关。
    图8-5    电动机工频／变频切换线路    工作原理：当选择工频运行时，将转换开关SA置于“Ⅰ”的位置，按下按钮SB2，中间继电器KA1得电吸合并自锁，进而使接触器KM3动作，电动机进入“工频运行”状态。停止时，按下按钮SB1，中间继电器KA1和接触器KM3均失电释放，电动机停止运行。    当选择变频运行时，将转换开关SA置于“Ⅱ”的位置，按下按钮SB2，中间继电器KA1得电吸合并自锁，进而使接触器KM2动作，将电动机接至变频器的输出端。KM2动作后，KM1也动作，将工频电源接至变频器的输入端，并允许电动机启动。    按下SB4，中间继电器KA2得电吸合并自锁，其常开触点闭合，变频器的FWD-COM连接，电动机进入变频运行状态。KA2动作后，停止按钮SB1将失去作用，以防止直接通过切断变频器电源使电动机停止。停车时，按下停止按钮SB3，则KA2断电，变频器的FWD-COM断开，电动机停止。    在变频运行过程中，如果变频器因故障而跳闸，则TA-TB断开，KM2和KM1均断电，变频器和电源之间以及电动机和变频器之间，都被切断。    与此同时，TA-TC闭合，一方面，由蜂鸣器HA和指示灯HL进行声光报警。同时时间继电器KT线圈得电，其触点延时后闭合，使KM3动作，电动机进入工频运行状态。    操作人员发现后，应将转换开关SA旋至“Ⅰ”的位置，这时，声光报警停止，并使时间继电器断电。
