变频器控制电动机正反转运行线路是怎么样的?
来源:艾特贸易2017-06-04

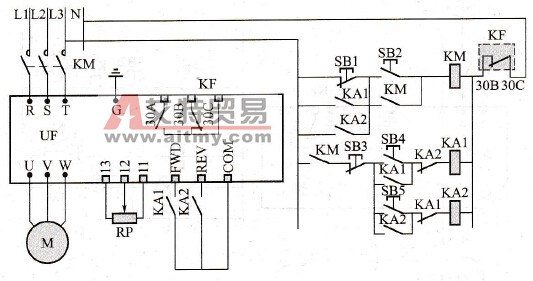

简介线路如图 8-3 所示。图中 FWD 为正转运行、停止指令端子, REV 为反转运行、停止指令端子;接触器 KM 用来控制变频器是否通电;继电器 KA1 、 KA2 分别控制电动机正转运行和反转运行。
线路如图8-3所示。图中FWD为正转运行、停止指令端子,REV为反转运行、停止指令端子;接触器KM用来控制变频器是否通电;继电器KA1、KA2分别控制电动机正转运行和反转运行。 工作原理:调节电位器RP,设定电动机运行转速。 按下控制按钮SB2,接触器KM得电,使变频器主电路端子R、S、T与电源接通。 正转运行:按下控制按钮SB4,继电器KA1得电吸合并自锁,其常开触点闭合,FWD-COM连接,电动机正转运行;停止时,按下停止按钮SB3即可。 反转运行:按下控制按钮SB5,继电器KA2得电吸合并自锁,其常开触点闭合,REV-COM连接,电动机反转运行;停止时,按下停止按钮SB3即可。 图8-3 电动机正反转运行线路 继电器KA1和KA2之间有互锁。
