变频器控制电动机点动运行线路是怎么样的？

    线路如图8-2所示。图中FWD、COM、30B、30C等变频器端子功能如上题说明。接触器KM用来控制变频器是否通电；继电器KA1、KA2分别控制电动机正常运转和点动运转。

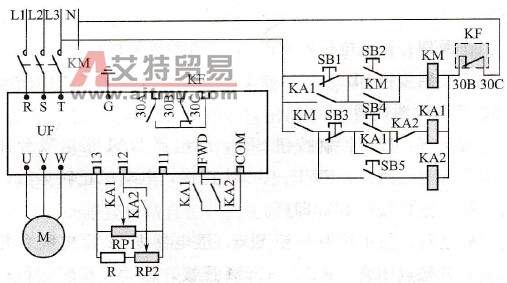

    图8-2    电动机点动运行线路    工作原理：调节电位器RP1，设定电动机正常运行转速；调节电位器RP2，设定电动机点动运行转速。    首先按下控制按钮SB2，接触器KM得电，使变频器主电路端子R、S、T与电源接通。    正常运行：按下控制按钮SB4，继电器KA1得电吸合并自锁，其常开触点闭合，由电位器RP1输入信号，另一常开触点闭合，FWD-COM连接，电动机按额定转速运行；停止时，按下电动机停止按钮SB3即可。    点动运行：按下控制按钮SB5，继电器KA2得电吸合，其常开触点闭合，由电位器RP2输入信号，另一常开触点闭合，FWD-COM连接，电动机按点动转速运行；松开SB5，电动机停止。
