MM440变频器的外部接线

    1．主回路    图1-8所示为MM440变频器的主回路，它根据单相变频器或三相变频器的不同在进线方式上有所区别；根据尺寸的不同，在制动单元上的配置也有所不同，分为内置制动单元和外置制动单元两种。    2．MM440的控制回路    图1-9所示为MM440变频器的控制回路，它包括两个模拟量输入、6个数字量输入、1个PTC电阻输入、2个模拟量输出、3个数字量输出、1个RS-485端口。    (1)模拟量输入类型的选择    模拟输入1（即AIN1）可以用于0~10V、0~20mA和-10~+10V；模拟输入2(即AIN2)可以用于0～10V和0~20mA。这些输入类型可以通过如图1-10所示的DIP开关进行拨码设定。    (2)模拟量输入作为开关量输入    模拟输入回路可以另行配置用于提供两个附加的数字输入DIN7和DIN8，如图1-11所示。    当模拟输入作为数字输入时电压门限值如下：    DC 1.75 V=OFF；    DC 3.70 V=ON。    图1-9所示的端子9 (24V)在作为数字输入使用时也可用于驱动模拟输入，此时端子2和28 (0V)必须连接在一起。

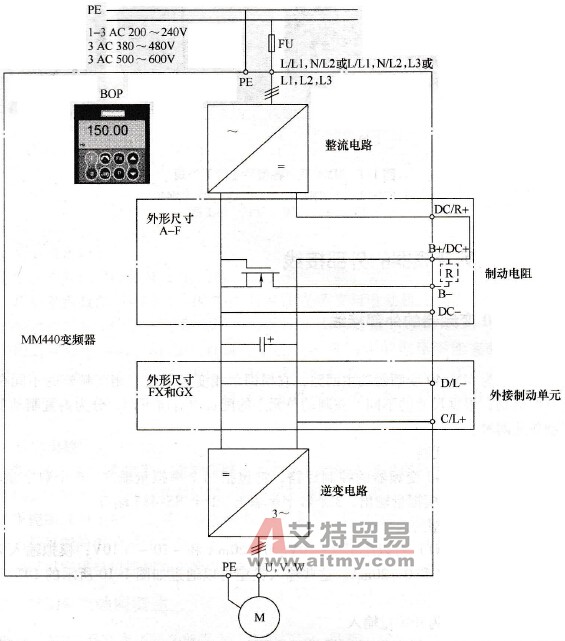

    图1.8    MM440变频器的主回路

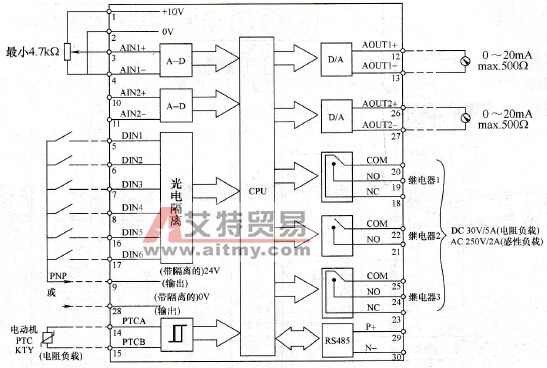

    图1-9    MM440变频器的控制回路
    图1-10    模拟量输入型号选择

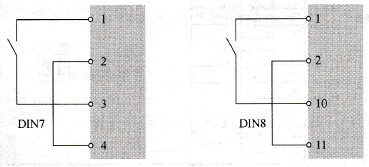

    图1-11    模拟输入作为数字输入时外部线路的连接
