变频器控制带式间歇输送机的控制线路是怎么样

    带式间歇输送机指传输机在工作时，运行和停止不断的交替。通常，运行的时间和停止的时间都是一定的。    间歇传输带用于流水线生产，如图8-26(a)所示。传输带上等距离地挂着被加工的部件，每个部件上方，都有一个“挡块B”，每移动一个“工位”，挡块B与接近开关（或行程开关）SQ相遇后，传输带便停止移动，并滞留120s，以便加工。滞留时间结束，又开始移动，如此循环。控制线路如图8-26(b)所示。其中变频器的X1端预置为计时开始，X2端预置为计时器复位，OC1预置为内部计时器“时间到”的信号端。

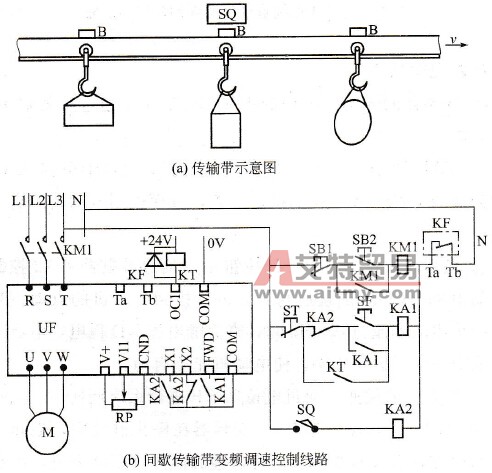

    图8-26    间歇传输带    控制说明如下。    ①变频器的通电。由控制按钮SB1、SB2通过接触器KM1进行控制。    ②变频器的间歇运行。由控制按钮SF通过继电器KA1控制变频器的FWD-COM的接通，进而控制电动机的启动、传输带移动。    当一工位的挡块B与接近开关SQ相遇时，SQ闭合，通过KA2使KA1线圈断电，从而FWD-COM断开，电动机停止；同时变频器内部计时器开始计时，即X1-COM之间接通，滞留时间到，OC1-COM接通，通过KT，使KA1线圈得电，变频器的FWD-COM的接通，电动机启动，传输带移动。当传输带开始移动后，挡块B离开SQ，KA2线圈断电，X1-COM断开，停止计时，X2-COM接通，计时器复位。    当下一工位的挡块B与接近开关SQ相遇时，重复上述过程。    ③变频器的调速。通过电位器RP进行无级调速。    ④电动机的停车。ST为电动机停车操作控制按钮。
