变频器控制恒压供水系统的控制线路是怎么样的

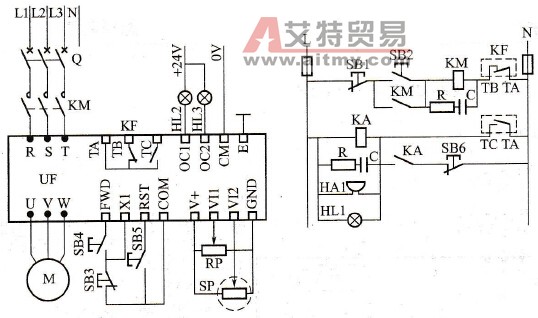

    控制线路如图8-24所示。    变频器的VI1端设定为目标信号输入端，信号从RP上取出；VI2设定为反馈信号输入端，接受远传压力表SP的反馈信号，远传压力表的电源由变频器提供(端子V+-GND)。    变频器的输出信号端子OC1和OC2分别预置为压力的上、下限报警输出端子，由信号灯HL2、HL3显示压力的上、下限报警信号。
    图8-24    恒压供水变频调速控制线路    控制按钮SB1和SB2控制变频器的通电与断电；SB4控制变频器的正转运行（变频器的X1端预置为自锁控制端）；SB3控制变频器停止；SB5为变频器的复位控制按钮。    当变频器因故障而跳闸时，变频器TA-TB、TA-TC输出触点切换，一方面使KM线圈断电，切断变频器进线电源；另一方面，使继电器KA线圈得电并自保持，发出卢光报警信号。解除声光报警信号，只需按下按钮SB6即可。
