变频器控制车床运行的控制线路是怎么样的？

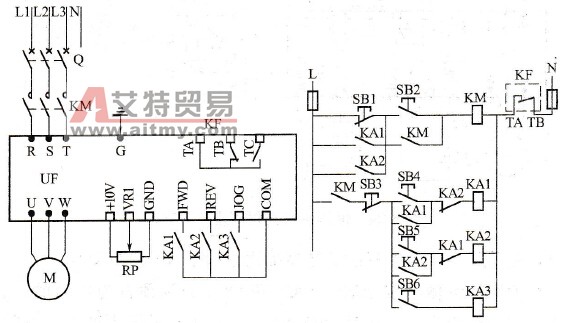

    控制线路如图8-23所示。
    图8-23    车床的变频调速控制线路    控制按钮SB1和SB2控制变频器的通电与断电：SB4控制变频器的正转运行；SB5控制变频器的反转运行；SB3控制变频器停止。    正转和反转只有在变频器接通电源后才能进行；变频器只有在正、反转都不工作时才能切断电源。由于车床需要点动环节，故在电路中增加了点动控制按钮SB6和继电器KA3。
