MM440变频器的多段速运行操作

    【操作内容】    实现3段固定频率控制，连接线路，设置功能参数，操作3段固定速度运行。    【操作方法与步骤】    1．了解MM440变频器的多段速控制功能及参数设置    多段速功能，也称作固定频率，就是设置参数P1000=3的条件下，用开关量端子选择固定频率的组合，实现电动机多段速度运行。可通过如下3种方法实现：    (1)直接选择(P0701~P0706=15)    在这种操作方式下，一个数字输入选择一个固定频率，端子与参数设置对应见表2-14。    表2-14    端子与参数设置对应表
    端子编号     对应参数  对应频率设置值     说 明     5     P0701     P1001  1)频率给定源P1000必须设置为3  2)当多个选择同时激活时，选定的频率是它 们的总和     6     P0702     P1002     7     P0703     P1003     8     P0704     P1004     16     P0705     P1005     17     P0706     P1006     (2)直接选择+ON命令(P0701~P0706 =16)    在这种操作方式下，数字量输入既选择固定频率（见表2-15），又具备起动功能。    (3)二进制编码选择+ON命令(P0701~P0704= 17)    MM440变频器的6个数字输入端口(DIN1~DIN6)，通过P0701~P0706设置实现多频段控制。每一频段的频率分别由P1001~P1015参数设置，最多可实现15频段控制，各个固定频率的数值选择见表2-15。在多频段控制中，电动机的转速方向是由P1001~P1015参数所设置的频率正负决定的。6个数字输入端口，哪一个作为电动机运行、停止控制，哪些作为多段频率控制，是可以由用户任意确定的，一旦确定了某一数字输入端口的控制功能，其内部的参数设置值必须与端口的控制功能相对应。    表2-15    固定频率选择对应表
    频率设定     DIN4     DIN3     DIN2     DIN1     P1001     0     0     0     1     P1002     0     0     1     0     P1003     0     0     1     1     P1004     0     1     0     0     P1005     0     1     0     1     P1006     0     1     1     0     P1007     0     1     1     1     P1008     1     0     0     0     P1009     1     0     0     1     P1010     1     0     1     0     P1011     1     0     1     1     P1012     1     1     0     0     P1013     1     1     0     1     P1014     1     l     1     0     P1015     1     1     1     1     2．按要求接线    按图2-23连接电路，检查线路正确后，合上变频器主电源开关“QS”。    3．参数设置    (1)恢复变频器工厂默认值    设定P0010= 30，P0970 =1。按下“P”键，变频器开始复位到工厂默认值。    (2)设置电动机参数（见表2-16）    电动机参数设置完成后，设P0010 =0，变频器当前处于准备状态，可正常运行。    表2-16    电动机参数设置
 参数号  出厂值  设置值     说 明     P0003     1     1     设用户访问级为标准级     P0010     0     1     快速调试     P0100     0     0     工作地区：功率以kW表示，频率为50Hz     P0304     230     380     电动机额定电压(V)     P0305     3.25     0.95     电动机额定电流(A)     P0307     0.75     0.37     电动机额定功率( kW)     P0308     0     0.8     电动机额定功率(cosΦ)     P0310     50     50     电动机额定频率( Hz)     P0311     0     2800     电动机额定转速( r/min)

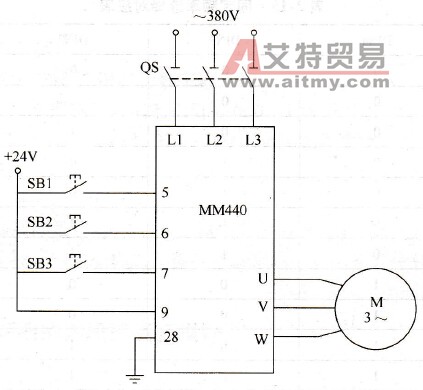

    图2-23    3段固定频率控制接线图    (3)设置变频器3段固定频率控制参数（见表2-17）。    表2-17    变频器3段固定频率控制参数设置
 参数号  出厂值  设置值    说 明     P0003     1     1     设用户访问级为标准级     P0004     0     7     命令和数字L/O     P0700     2     2     命令源选择由端子排输入     P0003     1     2     设用户访问级为拓展级     P0004     0     7     命令和数字L/O     P0701     1     17     选择固定频率     P0702     1     17     选择固定频率     P0703     1     1     ON接通正转，OFF停止     P0003     1     1     设用户访问级为标准级     P0004     2     10     设定值通道和斜坡函数发生器     P1000     2     3     选择固定频率设定值     P0003     1     2     设用户访问级为拓展级     P0004     0     10     没定值通道和斜坡函数发生器     P1001     0     20     选择固定频率1( Hz)     P1002     5     30     选择固定频率2( Hz)     P1003     10     50     选择固定频率3( Hz)     4．变频器运行操作    当按下具有自锁功能的按钮“SB1”时，数字输入端口“7”为“ON”，允许电动机运行。    1)第1频段控制。当“SB1”接通、“SB2”断开时，变频器数字输入端口“5”为“ON”，端口“6”为“OFF”，变频器工作在由P1001参数所设定的频率为20Hz的第1频段上。    2)第2频段控制。当“SB1”断开，“SB2”接通时，变频器数字输入端口“5”为“OFF”，“6”为“ON”，变频器工作在由P1002参数所设定的频率为30Hz的第2频段上。    3)第3频段控制。当按钮“SB1”、“SB2”都接通时，变频器数字输入端口“5”、“6”均为“ON”，变频器工作在由P1003参数所设定的频率为50Hz的第3频段上。    4)电动机停车。当“SB1”、“SB2”都断开时，变频器数字输入端口“5”、“6”均为“OFF”，电动机停止运行。或在电动机正常运行的任何频段，将“SB3”断开使数字输入端口“7”为“OFF”，电动机也能停止运行。    需要注意的是，3个频段的频率值可根据用户要求P1001、P1002和P1003参数来修改。当电动机需要反向运行时，只要将向对应频段的频率值设定为负就可以实现。
