MM440变频器的模拟信号操作控制

    【操作内容】    用自锁按钮“SB1”控制实现电动机起停功能，由模拟输入端控制电动机转速的大小。    【操作方法与步骤】    1．按要求接线    变频器模拟信号控制接线如图2-22所示。检查电路正确无误后，合上主电源开关“QS”。

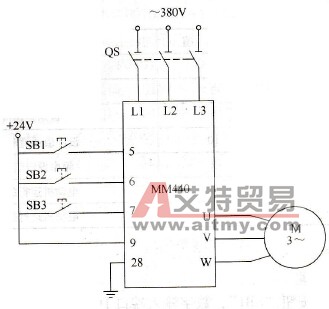

    图2-22    MM440变频器模拟信号控制接线图    2．参数设置    1)恢复变频器工厂默认值，设定P0010=30和P0970=1，按下“P”键，开始复位。    2)设置电动机参数，电动机参数设置见表2-12。电动机参数设置完成后，设P0010=0，变频器当前处于准备状态，可正常运行。    表2-12    电动机参数设置
 参数号  出厂值  设置值     说 明     P0003     1     1     设用户访问级为标准级     P0010     0     1     快速调试     P0100     0     0     工作地区：功率以kW表示，频率为50Hz     P0304     230     380     电动机额定电压(V)     P0305     3.25     0 95     电动机额定电流(A)     P0307     0.75     0.37     电动机额定功率( kW)     P0308     0     0.8     电动机额定功率( cosΦ)     P0310     50     50     电动机额定频率( Hz)     P03111     0     2800     电动机额定转速( r/min)     3)设置模拟信号操作控制参数，模拟信号操作控制参数设置见表2-13。    表2-13    模拟信号操作控制参数
 参数号  出厂值  设置值     说 明     P0003     1     1     设用户访问级为标准级     P0004     0     7     命令和数字I/O     P0700     2     2     命令源选择由端子排输入     P0003     1     2     设用户访问级为扩展级     P0004     0     7     命令和数字I/O     P0701     1     1     ON接通正转，OFF停止     P0702     1     2     ON接通反转，OFF停止     P0003     1     1     设用户访问级为标准级     P0004     0     10     设定值通道和斜坡函数发生器     P1000     2     2     频率设定值选择为模拟输入     P1080     0     0     电动机运行的最低频率( Hz)     P1082     50     50     电动机运行的最高频率( Hz)     3．变频器运行操作    (1)电动机正转与调速    按下电动机正转自锁按钮“SB1”，数字输入端口DIN1为“ON”，电动机正转运行，转速由外接电位器“RP1”来控制，模拟电压信号在0～10V之间变化，对应变频器的频率在0～50Hz之间变化，对应电动机的转速在0~1500r/min之间变化。当松开带锁按钮“SB1”时，电动机停止运转。    (2)电动机反转与调速    按下电动机反转自锁按钮“SB2”，数字输入端口DIN2为“ON”，电动机反转运行，与电动机正转相同，反转转速的大小仍由外接电位器来调节。当松开带锁按钮“SB2”时，电动机停止运转。
