MM440变频器的外部运行操作

    【操作内容】    用自锁按钮“SB1”和“SB2”，外部线路控制MM440变频器的运行，实现电动机正转和反转控制。其中端口“5” ( DIN1)设为正转控制，端口“6”( DIN1)设为反转控制。对应的功能分别由P0701和P0702的参数值设置。    【操作方法与步骤】    1．了解MM440变频器的数字输入端口    MM440变频器有6个数字输入端口，具体如图2-20所示。

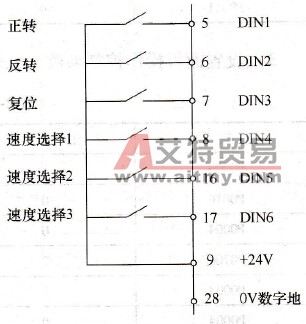

    图2-20    MM440变频器的数字输入端口    MM440变频器的6个数字输入端口(DIN1~DIN6)，即端口“5”、“6”、“7”、“8”、“16”和“17”，每一个数字输入端口功能很多，用户可根据需要进行设置。参数号P0701~P0706为与端口数字输入1功能至数字输入6功能，每一个数字输入功能设置参数值范围均为0～99，出厂默认值均为1。以下列出其中几个常用的参数值，各数值的具体含义见表2-10。    表2-10    MM440数字输入端口功能设置表
    参数值     功能说明     0     禁止数字输入     1     ON/OFF1（接通正转、停车命令1）     2     ON/OFF1（接通反转、停车命令1）     3     OFF2（停车命令2），按惯性自由停车     4     OFF3（停车命令3），按斜坡函数曲线快速降速     9     故障确认     10     正向点动     11     反向点动     12     反转     13     MOP（电动电位计）升速（增加频率）     14     MOP降速（减少频率）     15     固定频率设定值（直接选择）     16     固定频率设定值（直接选择+ON命令）     17     固定频率设定值（二进制编码选择+ON命令）     25     直流注入制动     2．按要求接线    变频器外部运行操作接线如图2-21所示。
    图2-21    外部运行操作接线图    3．参数设置    接通主电源形“QS”，在变频器通电的状态下，完成相关参数设置，具体设置见表2-11。    表2-11    变频器参数设置
    参数号     出厂值     设置值     说 明     P0003     1     1     设用户访问级为标准级     P0004     0     7     命令和数字I/O     P0700     2     2  命令源选择“由端子排输入”     P0003     1     2     设用户访问级为扩展级     P0004     0     7     命令和数字I/O     *P0701     1     1     ON接通正转，OFF停止     *P0702     1     2     ON接通反转，OFF停止     *P0703     9     10     正向点动     *P0704     15     11     反转点动     P0003     1     1     设用户访问级为标准级     P0004     0     10  设定值通道和斜坡函数发生器     P1000     2     1 由键盘（电动电位计）输入设定值     *P1080     0     0     电动机运行的最低频率( Hz)     *P1082     50     50     电动机运行的最高频率( Hz)     *P1120     10     5     斜坡上升时间(s)     *P1121     10     5     斜坡下降时间(s)     P0003     1     2     设用户访问级为扩展级     P0004     0     10  设定值通道和斜坡函数发生器     *P1040     5     20     设定键盘控制的频率值     *P1058     5     10     正向点动频率( Hz)     *P1059     5     10     反向点动频率( Hz)     *P1060     10     5     点动斜坡上升时间(s)     *P1061     10     5     点动斜坡下降时间(s)     4．变频器运行操作    (1)正向运行    当按下带锁按钮“SB1”时，变频器数字端口“5”为“ON”，电动机按P1120所设置的5s斜坡上升时间正向起动运行，经5s后稳定运行在560r/min的转速上，此转速与P1040所设置的20Hz对应。放开按钮“SB1”，变频器数字端口“5”为“OFF”，电动机按P1121所设置的5s斜坡下降时间停止运行。    (2)反向运行    当按下带锁按钮“SB2”时，变频器数字端口“6”为“ON”，电动机按P1120所设置的5s斜坡上升时间正向起动运行，经Ss后稳定运行在560r/min的转速上，此转速与P1040所设置的20Hz对应。放开按钮SB2，变频器数字端口“6”为“OFF”，电动机按P1121所设置的5s斜坡下降时间停止运行。    (3)电动机的点动运行    1)正向点动运行：当按下带锁按钮“SB3”时，变频器数字端口“7”为“ON”，电动机按P1060所设置的5s点动斜坡上升时间正向起动运行，经Ss后稳定运行在280 r/min的转速上，此转速与P1058所设置的10Hz对应。放开按钮“SB3”，变频器数字端口“7”为“OFF”，电动机按P1061所设置的5s点动斜坡下降时间停止运行。    2)反向点动运行：当按下带锁按钮“SB4”时，变频器数字端口“8”为“ON”，电动机按P1060所设置的5s点动斜坡上升时间正向起动运行，经5s后稳定运行在280r/min的转速上，此转速与P1059所设置的10Hz对应。放开按钮“SB4”，变频器数字端口“8”为“OFF”，电动机按P1061所设置的Ss点动斜坡下降时间停止运行。    (4)电动机的速度调节    分别更改P1040和P1058、P1059的值，按上步操作过程，就可以改变电动机正常运行速度和正、反向点动运行速度。    (5)电动机实际转速测定    在电动机运行过程中，利用激光测速仪或者转速测试表，可以直接测量电动机实际运行速度，当电动机处在空载、轻载或者重载时，实际运行速度会根据负载的轻重略有变化。
