MM440变频器的面板操作与运行

    【操作内容】通过变频器操作面板对电动机的起动、正反转、点动、调速控制。    【操作方法与步骤】    1．按要求接线    系统接线如图2-19所示，检查电路正确无误后，合上主电源开关QS。

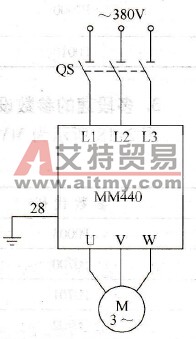

    图2-19    变频调速系统电气图    2．参数设置    1)设定P0010= 30和P0970 =1，按下“P”键，开始复位，复位过程大约3min，这样就可以保证变频器的参数恢复到工厂默认值。    2)设置电动机参数，为了使电动机与变频器相匹配，需要设置电动机参数。电动机参数设置见表2-8。电动机参数设定完成后，设P0010 =0，变频器当前处于准备状态，可正常运行。    表2-8    电动机参数设置
    参数号     出厂值     设置值     说 明、     P0003     1     1     设定用户访问级为标准级     P0010     0     1     快速调试     P0100     0     0  功率以kW表示，频率为50Hz     P0304     230     380     电动机额定电压(V)     P0305     3.25     1.05     电动机额定电流(A)     P0307     0.75     0.37     电动机额定功率( kW)     P0310     50     50     电动机额定频率( Hz)     P0311     0     1400     电动机额定转速( r/min)     3)设置面板操作控制参数，见表2-9。    表2-9    面板基本操作控制参数
    参数号     出厂值     设置值     说 明     P0003     1     1     设用户访问级为标准级     P0010     0     0  正确地进行运行命令的初始化     P0004     0     7     命令和数字I/O     P0700     2     1  由键盘输入设定值（选择命令源）     P0003     1     1     设用户访问级为标准级     P0004     0     10  设定值通道和斜坡函数发生器     P1000     2     1 南键盘（电动电位计）输入设定值     P1080     0     0     电动机运行的最低频率( Hz)     P1082     50     50     电动机运行的最高频率( Hz)     P0003     1     2     设用户访问级为扩展级     P0004     0     10  设定值通道和斜坡函数发生器     P1040     5     20  设定键盘控制的频率值( Hz)     P1058     5     10     正向点动频率( Hz)     P1059     5     10     反向点动频率( Hz)     P1060     10     5     点动斜坡上升时间(s)     P1061     10     5     点动斜坡下降时间(s)     3．变频器运行操作    1)变频器起动：在变频器的前操作面板上按运行键，变频器将驱动电动机升速，并运行在由P1040所设定的20Hz频率对应的560r/min的转速上。    2)正反转及加减速运行：电动机的转速（运行频率）及旋转方向可直接通过按前操作面板上的▲/▼键来改变。    3)点动运行：按下变频器前操作面板上的点动键，则变频器驱动电动机升速，并运行在由P1058所设置的正向点动10Hz频率值上。当松开变频器前操作面板上的点动键，则变频器将驱动电动机降速至零。这时，如果按下一变频器前操作面板上的换向键，在重复上述的点动运行操作，电动机可在变频器的驱动下反向点动运行。    4)电动机停车：在变频器的前操作面板上按停止键，则变频器将驱动电动机降速至零。
