6SE70变频器的参数菜单

    在6SE70变频器中，参数可以根据不同组合进行菜单选择，如图8-10所示。其中PMU只能看到1级菜单，而OPIS则可以看到全部菜单。    主菜单用P060菜单选择参数进行选择。例如，P060=O选用用户参数菜单；P060 =1选用参数菜单；…P060 =8选用功率部分定义菜单。具体见表8-4。    表8-4    P060菜单选择参数
    P060     菜 单     说 明     0  用户参数  ●自由组合菜单     1  参数菜单  ●包含全部参数组  ●使用OPIS操作面板获得功能进一步扩展结构     2  固定设置  ●用于完成参数恢复到工厂设置或用户设置     3  快速参数设置  ●用于具有参数模块的快速参数设置  ●当选择此参数值，装置转到状态5“系统配置”     4  板的配置  ●用于配置选件板  ●当选择此参数值，装置转到状态4“板的配置”     5  系统设置  ●用于说明重要电机、编码器和控制数据的参数设置  ●当选择此参数值，装置转到状态5“系统设置”     6  写入  ●用于从OP1S，PC或自动化装置中写入参数  ●当选择此参数值，装置转到状态21“写入”     7  读取／自由存取  ●包含全部参数组且不受更多菜单的限制用于自由存取所有参数  ●用OPIS，PC或自动化装置去读取所有参数     8 功率部分定义  ●用于定义功率部分（仅在书本型，装机装柜型装置需要）  ●当选择此参数值，装置转到状态0“功率部分定义”

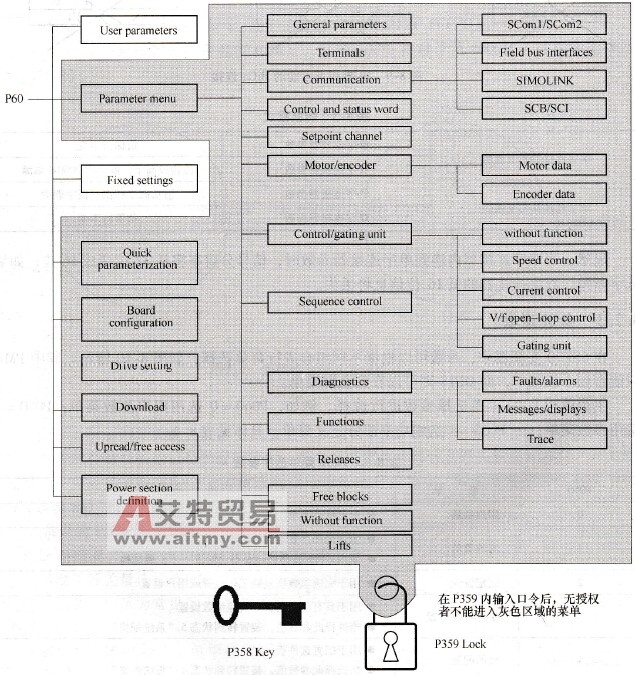

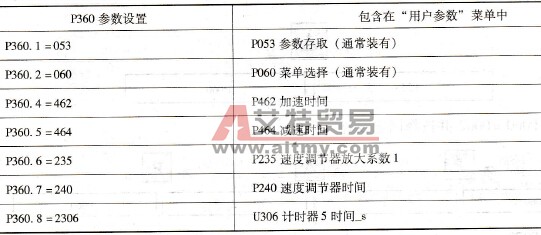

    图8-10    参数菜单    1．用户参数    原则上，参数固定地配置在菜单中，然而用户参数菜单有专门状态，此菜单配置给的参数是不固定的、可以改变，因而可以按照用户端的需要输入所需的参数，并根据需要排列结构。    这些包含在用户参数菜单中的参数在参数P360(selec UserParam)中被选用，参数P360带标号且允许输入100个参数号，因而送人参数号的顺序定义了它们在用户参数菜单中出现的顺序。表8-5是一个用户参数组合的例子。    表8-5    一个用户参数组合的例子

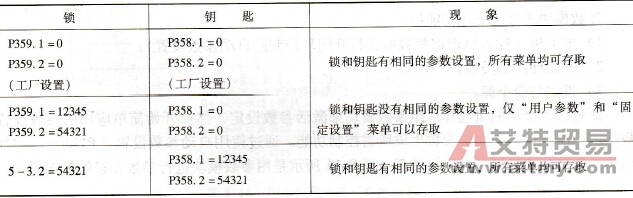

    2．锁和钥匙    为防止变频器不希望的参数设置，用户可以采用自己定义的口令参数去限制参数的存取，这包括P358钥匙和P359锁。    如果P358和P359的值不相符，则仅仅用户参数和固定设置菜单能用参数P060（菜单选择）来选择。这意味着，在用户参数菜单和固定设置菜单中已使能的参数，可用操作器存取。当P358和P359有相同的参数值时这些限制将被取消。    当使用锁和钥匙功能时，应按下列方法进行：    1)在用户参数菜单中，采用钥匙参数P358 (P360．x=358)；    2)在锁参数P359的两个参数标号中，设计专用口令字；    3)返回用户参数菜单。    表8-6是应用锁和钥匙功能的一个案例。    表8-6    应用锁和钥匙功能的一个案例
