6SE70变频器的连接器和开关量连接器

    连接器和开关量连接器是用于交换各个功能块间的信号，它们每个用带有一个信号值的功能块来周期性地满足。其他功能块根据参数设置来提取这些值。    连接器好比是存储单元，它可用汇集模拟信号。它们标示很清楚，每个连接器包含连接器名连接器号和一个定义字母，如图8-6所示。    定义字母取决于数字的表示法：K是表示具有字长（16位）的连接器；KK是表示具有双字长（32位提高精度）的连接器。连接器号通常有4位数字。    存储在连接器中的数值是规格化的值，但有少数例外（如用于控制字的连接器）。这些连接器的数值范围覆盖百分值的范围为    1)最小值：-200%（对字／双字连接器8000H/80000000H）；

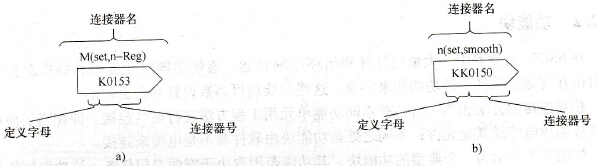

    图8-6    具有字长16位和32位的连接器    a) 16位b）32位    2)最大值：+199. 99%（对字／双字连接器7FFFH/7FFF FFFFH）。    图8-7所示为连接器的数值范围和测定，其中100%相对于值4000H(对双字连接器4000 0000 H)。

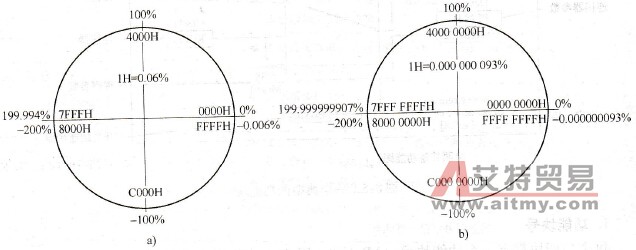

    图8-7    连接器的数值范围和测定    a)字b）双字    在图8-8所示的开关量连接器中，功能块获得开关量（数字）输出信息，因而开关量连接器可看成存储开关量信号的存储单元。每个开关量连接器包含开关量连接器名、开关连接器号和一个定义字母(B)。开关量连接器号通常有4位数字。开关量连接器仅有两个状态0（逻辑no）和1（逻辑yes）。

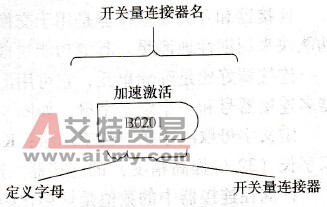

    图8-8   开关量连接器
