6SE70变频器的功能块号

    在6SE70变频器中，大量的开环和闭环控制功能、通信功能以及监控和操作器控制功能可由在变频器软件中的功能块来完成。这些功能块可参数设置和自由连接。    相互连接的方法相当于将各种不同功能单元用工程方法进行电气连接，即相当于使用电缆连接集成电路或其他元件；不同之处是功能块由软件看不是电缆来连接。    如图8-5所示为一个典型的功能块，其功能范围取决于它的专门任务，该功能块装备了输入参数、输出参数和在时隙中进行处理的参数。

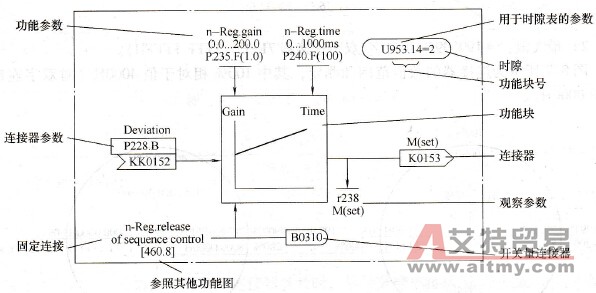

    图8-5    一个典型的功能块    每个功能块都有一个功能块号（FB号），用它来清楚定义功能块。在这种情况下每个功能块都配置一个标号参数，该标号参数包括在其参数号和参数标号中的有关功能块号。例如，U950. 01是功能块号001的代码。    选择时隙的参数和对应的工厂设定在每个功能块的功能图中加以说明，这个数据做成椭圆型，以便很好地同功能块的其他元件进行区别。一个时隙就是一个功能模块所有输出值被重新计算的时间周期。
