6SE70变频器的接线

    西门子变频传动产品SIMOVERT MASTERDRIVES系列自在中国市场推出以来，与西门子公司的其他产品一样得到了广大用户的认同和使用。新推出的SIMOVERT MASTER-DRIVES VectorControl系列变频传动产品，具有更大允许电压波动范围、更小的体积、更强的通信能力，并可同直流传动系统100%的兼容。SIMOVERT MASTERDRIVES系列通常以订货号6SE70开头，因此在很多场合又被称为6SE70变频器。    这里以通用6SE70变频器的配置举例，图8-1和图8-2所示为外部接线。    从图中可以看出，该款变频器与MM4系列变频器相比有两个特殊端口：    1)控制端子排X9：安全停车功能，可以在书本型逆变器和装机装柜型装置时使用。K80选件X9的1/2控制端子排与供电装置连接，需要外加一个DC24V电源。端子X9的7/9允许输出一个自由电势的数字信号，例如操作一个主接触器。    使用安全停车功能，其安全延迟可被用来中断变频器功率部分中传送脉冲的电源，这样保证了逆变器不能运行连接的电动机，最终确保安全。    2) X300串行接口：串行接口用于连接OPIS操作面板或PC，根据RS- 232或RS-485协议操作。表8-1为X300串行接口九针的定义。    表8-1    X300串行接口九针的定义
    针     名 称     意 义     1 　- 　-     2 　- 　-     3     RS-485 P     通过RS-485接口的数据     4 　- 　-     5     N5V     地     6     P5V  SV辅助电源 ±5%，200 mA     7 　- 　-     8     RS-485 N     通过RS-485接口的数据     9 　-     参考电位

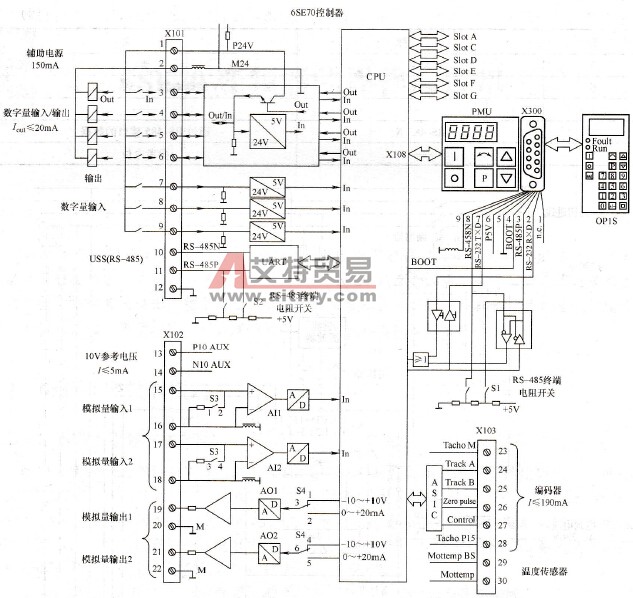

    图8-1    6SE70变频器的外部接线(1)

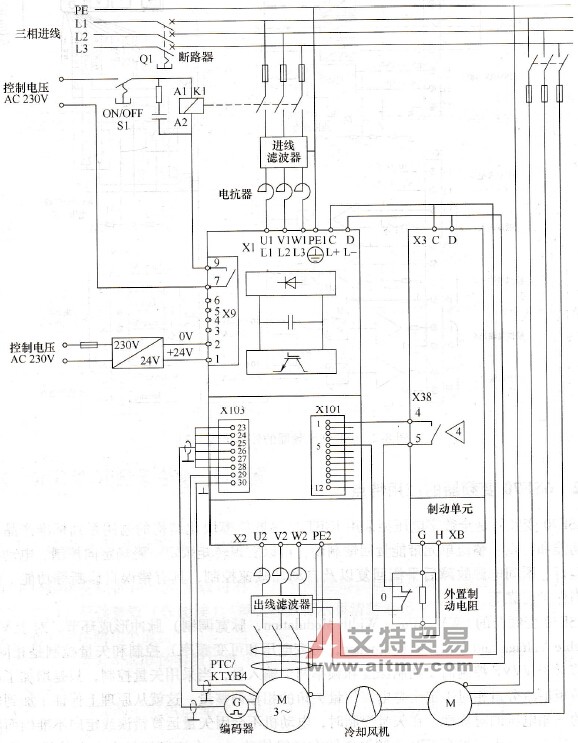

    图8-2    6SE70变频器的外部接线(2)
