采用加接电抗器的方式来抑制高次谐波引起的变

来源:艾特贸易2017-06-04

简介1 .连接电路 所谓加接电抗器,也就是在变频器的输入侧与输出侧串接适当的电抗器,也可以设置谐波滤波器,但滤波器必须采用 LC 类型滤波方式的,具体连接方法如图 15-4 与图 15-5

    1.连接电路    所谓加接电抗器,也就是在变频器的输入侧与输出侧串接适当的电抗器,也可以设置谐波滤波器,但滤波器必须采用LC类型滤波方式的,具体连接方法如图15-4与图15-5所示。这样既增大了电源容量或负载阻抗,又可以起到抑制谐波的目的。
单相设置LC类型谐波滤波器的方法示意图
    15-4    单相设置LC类型谐波滤波器的方法示意图

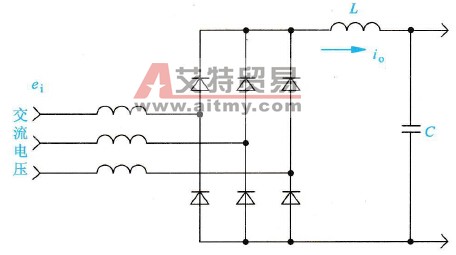

三相设置LC类型谐波滤波器的方法示意图
    15-5    三相设置LC类型谐波滤波器的方法示意图    2.具有进相电容器的系统    对于变频器电源具有进相电容器的系统,由于高次谐波电流会使电容器的电流增加,容易引起电容器严重发热,故必须在电容器前串接电抗器,用于减小谐波分量。变频器输入电源端串联电抗器的方法如图15-6所示。所加设的电抗器的电感量必须经过合理的计算,以防止产生LC振荡。

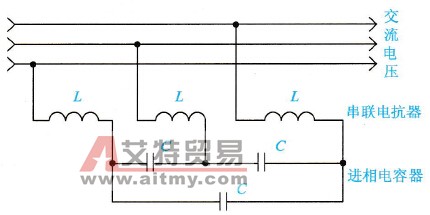

变频器输入电源端串联电抗器的方法
    15-6    变频器输入电源端串联电抗器的方法
