GTR基极驱动电路的基本构成

来源:艾特贸易2017-06-04

简介在变频器中,用于驱动控制电力晶体管 GTR 的基极电路的典型结构如图 1-7 所示。图中的 VT3 即为电力晶体管,其前面的电路即为基极驱动控制电路,由集成电路驱动电路 EXB359 与普通晶

    在变频器中,用于驱动控制电力晶体管GTR的基极电路的典型结构如图1-7所示。图中的VT3即为电力晶体管,其前面的电路即为基极驱动控制电路,由集成电路驱动电路EXB359与普通晶体管VT1VT2为核心构成。该电路的最大特点是尽量缩短GTR的导通与关断时间。其输出的控制信号波形如图1-8所示。

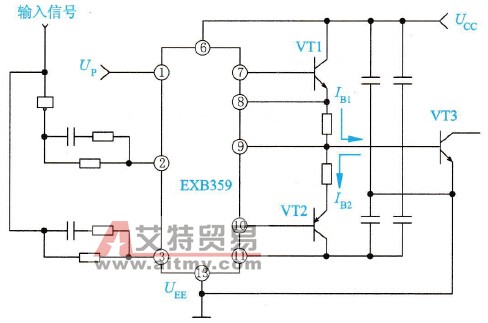

GTR的基极控制电路的典型结构示意图
    1-7    GTR的基极控制电路的典型结构示意图

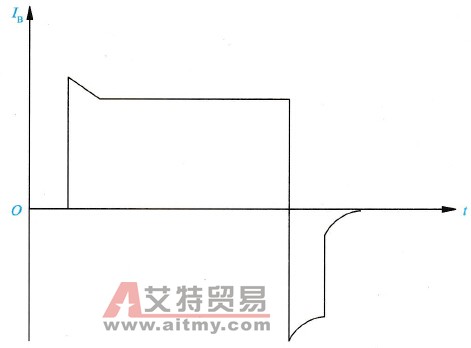

 GTR的基极控制电路输出波形示意图
    1-8    GTR的基极控制电路输出波形示意图
