变频器调速系统的启动特点
来源:艾特贸易2017-06-04
简介图 2-10 为采用变频器组成的调速电路的基本结构,该电路的启动特点归纳起来主要有以下几个方面。 图 2-10 采用变频器组成的调速电路的基本结构示意图 1 .启动频率 在变频器的工作

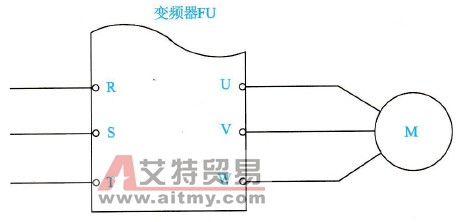

图2-10为采用变频器组成的调速电路的基本结构,该电路的启动特点归纳起来主要有以下几个方面。 图2-10 采用变频器组成的调速电路的基本结构示意图 1.启动频率 在变频器的工作频率由最低频率(通常为0 Hz)起按预置的加速时间逐渐上升,如图2-11 (a)所示。以4极电动机为例,假如在接通电源的瞬间,将启动频率降至5 Hz,则同步转速约在150 r/min,电动机的转子线圈绕组和旋转磁场相对速度只有工频启动时的1/10左右。

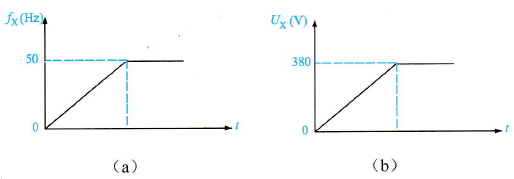

图2-11 采用变频器组成的调速电路启动频率与电压特征曲线 2.输入电压 在启动瞬间,电动机的输入电压是从最低电压开始逐渐上升的,其工作特性曲线如图2-11 (b)所示。 3.启动电流 由于电动机的转子线圈绕组与旋转磁场的相对速度较低,故启动瞬间的冲击电流很小。同时,可通过逐渐增大频率以减缓启动过程,如果在整个启动过程中,使同步转速n0与转子转速nm之间的转差△n限制在一定的范围内,就可以保证电动机的启动电流被限制在允许值的一定范围内,如图2-12所示。
图2-12 采用变频器组成的调速电路启动电流特征曲线 当采用使同步转速n0。与转子转速nm之间的转差△n限制在一定的范围内以后,也减小了启动过程中的动态转矩,加速过程也就会基本能保持平稳,由此也就减小了对生产机械的冲击力。
