变频器的控制电路的功能特点
来源:艾特贸易2017-06-04
简介变频器虽然型号繁多,各种变频器在电路结构或组成上虽然有差别,但其控制原理都可以采用图 2-4 所示的方框图来表示。 变频器主控制电路的功能主要用来接收各种信号、进行基本运

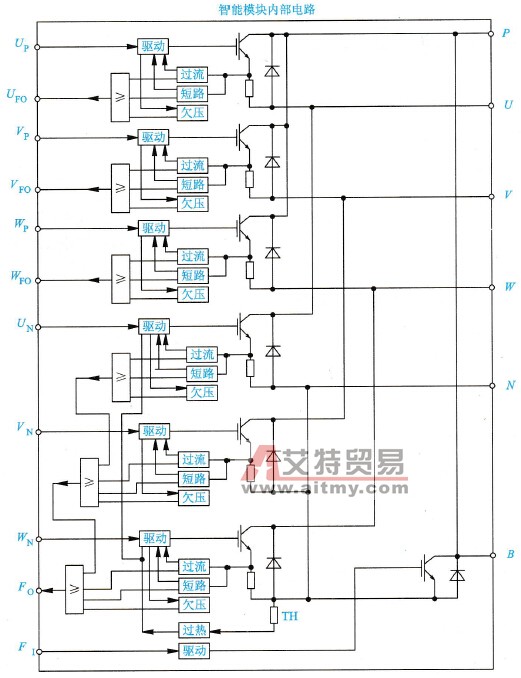

变频器虽然型号繁多,各种变频器在电路结构或组成上虽然有差别,但其控制原理都可以采用图2-4所示的方框图来表示。 变频器主控制电路的功能主要用来接收各种信号、进行基本运算、输出计算结果,是整个系统的控制中心。 1.接收各种信号 主控制电路的功能用于在功能预置时,接收各功能的预置信号;接收采用键盘或外输入端输入的各种给定信号或控制信号;接收通信接口输入的控制信号;接收从检测电路输入的检测信号以及接收从保护电路输入的保护执行信号等。 2.进行基本运算 用于进行矢量控制运算或其他必要的运算;实时地计算出SPWM有关波形各切换点的时刻。 3.输出计算结果 输出到逆变管模块的驱动电路,使逆变管按给定的信号和预置要求输入SPWM电压波;将有关信号输送到显示器,以便显示出当前的各种状态;出现故障时,输出控制指令信号送到保护电路,以进行保护。 4.变频器内部控制电路中检测电路的功能特点 变频器的检测电路用于接收电压、电流以及模块温度等采样信号,然后将其转换为主控制电路可以接收的信号。 5.变频器内部控制电路中保护电路的功能特点 变频器的保护电路用于接收主控制电路送来的保护指令,并实施相应的保护动作。同时,也直接从检测电路输入检测信号,以便对某些紧急情况进行保护。 图2-4 变频器内部控制电路组成方框图
