晶闸管构成的变频器逆变电路的工作原理

来源:艾特贸易2017-06-04

简介1 .工作特点 在直流电路中,晶闸管导通以后是无法自行关断的,要使导通的晶闸管进入关断状态,必须在晶闸管两端加上反向电压。变频器中晶闸管逆变电路就是依据这一特点来进行

    1.工作特点    在直流电路中,晶闸管导通以后是无法自行关断的,要使导通的晶闸管进入关断状态,必须在晶闸管两端加上反向电压。变频器中晶闸管逆变电路就是依据这一特点来进行工作的。    2.工作原理    由晶闸管构成的变频器的逆变电路如图3-5所示,其基本工作原理简述如下。    (1) VS1已经处于导通状态    假设晶闸管VS1已经处于导通状态,此时①点的电位与直流电压正极端(P端)相同,如果VS3VS5均处于截止状态,则②点与③点均为0电位。    (2) 需要关断VS1晶闸管    假如需要关断VS1晶闸管,必须要使VS3VS5导通,以VS3晶闸管导通为例。在VS3晶闸管导通的瞬间,②点的电位突然上升为513 V,由于电容器C1两端的电压不会突变,故①点的电位也同时上升为513 V,使VS1的阴极电位高于阳极电位,进而就会使VS1晶闸管截止。

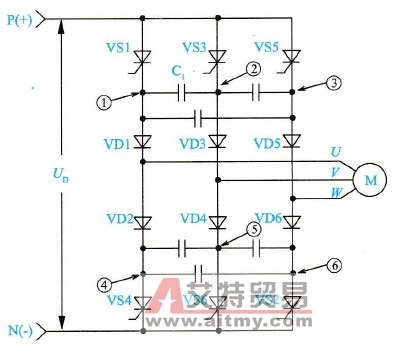

由晶闸管构成的变频器的典型逆变电路    3-5    由晶闸管构成的变频器的典型逆变电路
