采用绝缘栅双极型晶体管作为逆变管的变频器的

    采用绝缘栅双极型晶体管作为逆变管的变频器的逆变电路和由GTR组成的逆变电路基本相同，其典型结构如图3-8所示，其主要特点归纳起来主要有以下几个方面。

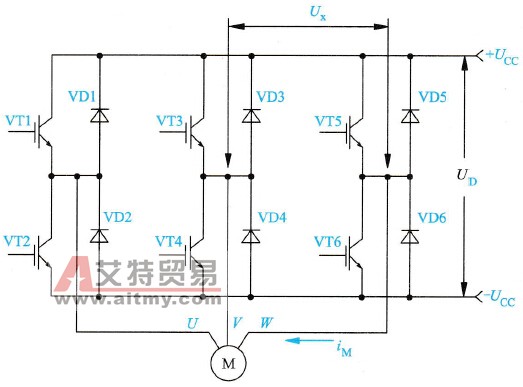

    图3-8    IGBT组成的逆变电路典型结构    1．载波频率高    现在许多变频器的载波频率可以在3～15 kHz的范围内任意可调，其电压波形如图3-9所示。载波频率高的结果是电流的谐波成分减小，其电流波形如图3-10所示。

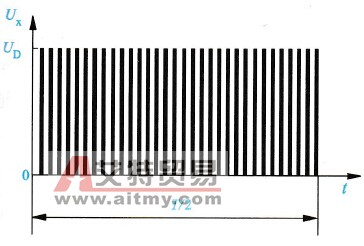

    图3-9    IGBT组成的逆变电路电压波形

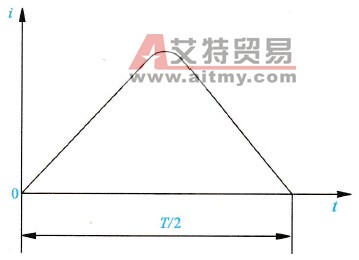

    图3-8    IGBT组成的逆变电路电流波形    2．功率减小    由于采用绝缘栅双极型晶体管作为逆变管的变频器的逆变电路取用电流极小，几乎不会消耗功率。而采用电力晶体管( GTR)基极回路的取用电流多为安培级的，故这类电路消耗的功率不可忽视。    3．瞬间停电可以不用停机    由于采用绝缘栅双极型晶体管作为逆变管的变频器的逆变电路中栅极电流极小，停电后，栅极控制电压衰减很慢，IGBT不会立即进入放大状态，故在瞬间停电后，变频器允许自动重合闸，而不会跳闸。
