变频器的外围保护电路组成方框图

    为了提高变频器的工作可靠性，减少变频器与其他电气设备的相互影响，在使用变频器时，通常在其输入、输出端大都设置了保护电路。各种变频器设置的保护电路虽然不尽相同，但可以用图6-1所示的方框图来表示。

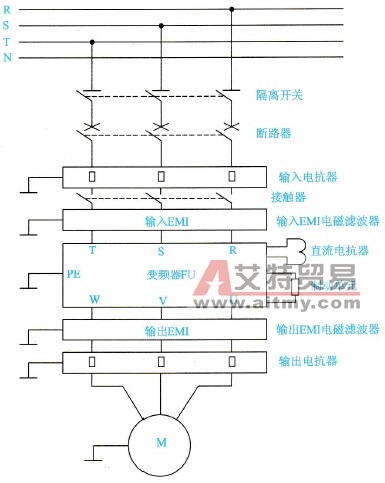

    图6-1    变频器的外围保护电路组成方框图    2．需要说明的问题    变频器的型号较多，各种变频器的电源容量、输入电压、变频器和电动机之间连接电缆的长短、变频器输出频率的大小等也不尽相同，故在设置保护电路的元器件时，可以根据实际情况进行有选择的设置，不一定要按图6-1所示的要求进行全面的设置，有些外围设备可以省去不用。
