变频调速系统电动机转差功率的计算技术方法

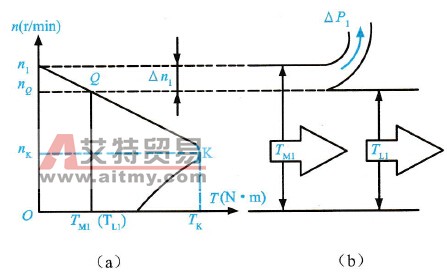

    上述的电动机电磁功率与负载功率之差，就称为电动机的转差功率，其大小就等于电动机转子侧的损失功率，其计算公式为：    △P1= PM1-PL1=TM1·△n1/9550式中  △P1-转差功率，单位kW；    △n1-转差（△n1=n0-n1），单位r/min。    根据上述公式，就可以得到与机械特性相对应的能量图如图7-1 (b)所示。    图7-1    电动机与拖动系统的机械特性与能量示意图
