连接变频器控制电路电线的技术方法

    变频器的控制信号为微弱的电压、电流信号，故与主电路不同，对主干电线的选择与敷设要增设防干扰措施，且要按一定的操作规程来进行操作。    (1)电线的种类    通常情况下，变频器控制电路控制信号传送所使用的电线，可以采用聚氯乙烯绝缘、聚氯乙烯护套屏蔽电线。    (2)电线的粗细    变频器控制电路使用的控制电线导体的粗细，必须要考虑其机械强度、电压降、操作规程与安装费用等方面。通常可以使用导体截面为1.25mm2或2.0mm2的电线。    不过，如果铺设的距离较短、电线的电压降在容许值范围内，也可以使用0.75mm2的电线，以降低安装成本。    (3)控制线路与其他电线的距离    变频器的控制线和主电路电线或其他电力电线必须分开铺设，它们之间的相隔距离可以按电气线路的技术要求进行确定。    (4)屏蔽方面    变频器控制电路使用电线的屏蔽可以利用已经接地的金属管或穿在金属管内和带屏蔽的电缆线。图8-10为转速设定器与变频器采用屏蔽线连接时，屏蔽线的正确连接方法示意图。屏蔽线不接地端末的正确处理方法如图8-11所示，屏蔽线接地端末的正确处理方法如图8-12所示。

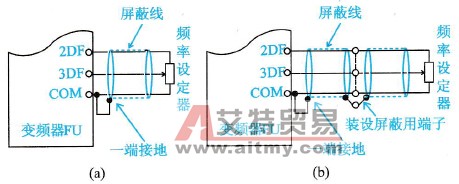

    图8-10    转速设定器与变频器屏蔽线的正确连接方法示意图

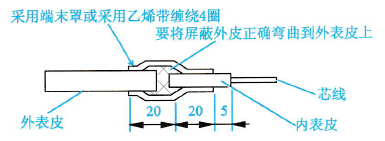

    图8-11    屏蔽线不接地端末的正确处理方法示意图

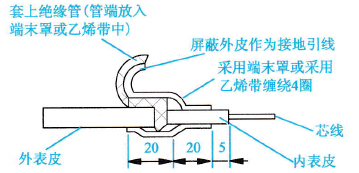

    图8-12    屏蔽线接地端末的正确处理方法示意图    (5)绞合电线的选用方面    ①变频器控制电路中的弱电压、电流回路（一般是指电压为0～5 V或1～5 V，电流为4～20 mA）使用的电线，尤其是长距离的控制电路使用的电线，可以使用绞合线，全部长度均使用屏蔽的铠装线。    ②绞合线的绞合间距要尽可能的小。
