变频器的外接输入端子点动控制方式的应用技术

    在变频器的多功能的输入端子之中，任意选择两个端子（例如X1、X2端）作为正、反转点动信号输入端。以康沃CVF-G2系列型变频器为例，采用外接输入端子控制点动的方法如下。    (1)预置功能码L-63    把功能码L-63（输入端X1功能选择）预置为“5”，则该输入端就被设定为正转点动控制信号输入端，如图9-8所示。    (2)预置功能码L-64    把功能码L-64（输入端X2功能选择）预置为“6”，则该输入端就被设定为反转点动控制信号输入端，如图9-8所示。

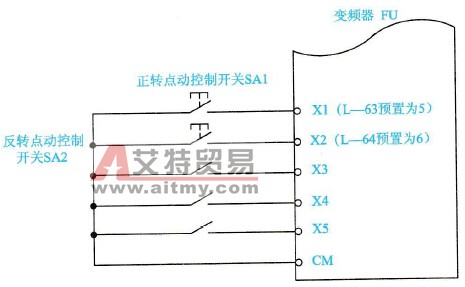

    图9-8    外接输入端子控制点动方式的连接示意图    (3)控制方法    当按图9-8所示方法连接好以后，在使用点动功能时，如需要进行正转点动控制，则只要按下SA1开关使其触点接通即可；如需要进行反转点动控制，则只要按下SA2开关使其触点接通即可。
