变频器的升降速端采用电位器的技术方法

    (1)取代电路    变频器由电位器给定的升、降速控制功能的典型连接方式如图9-4所示。根据电位器在电路中的功能作用，可以采用变频器的升降速端来取代电位器。采用变频器的升降速端来取代电位器的具体连接电路如图9-5所示。    (2)取代电路升速原理    ①当需要进行升速时，按下升速控制开关SA1→变频器的COM端与X1端接通→变频器的输出频率上升，电动机的速度上升。    ②当松开升速控制开关SA1→变频器的COM端与X1端断开→变频器的输出频率保持不变。    (3)取代电路降速原理    ①当需要进行降速时，按下降速控制开关SA2→变频器的COM端与X2端接通→变频器的输出频率下升，电动机的速度下降。    ②当松开降速控制开关SA2→变频器的COM端与X2端断开→变频器的输出频率保持不变。

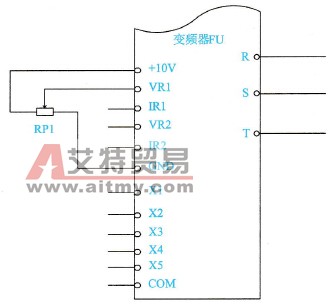

    图9-4    由电位器给定的升、降速控制功能的典型连接方式

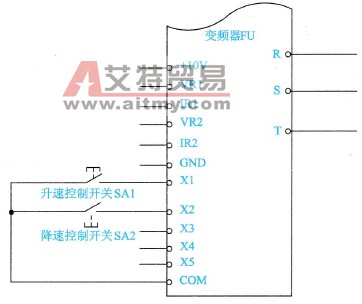

    图9-5    由变频器升降速端给定的升、降速控制功能的典型连接方式
