对变频器的外部进行连接来实现电动机的升速与

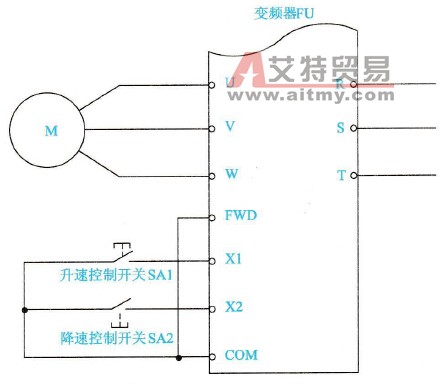

    在变频器的可编程外接端子中，只要任意选择两个端子，通过功能预置，就可以使变频器具有升速、降速功能。    (1)变频器外部接线连接方法    当采用变频器实现电动机的升速与降速控制功能时，可以按图9-2所示的方法，通过功能预置，使变频器的X1端为升速控制端，X2为降速控制端即可。
    图9-2    变频器实现电动机的升速与降速控制功能连接方法示意图    (2)升速控制原理说明    当需要进行升速控制时，按下升速控制开关SA1后，变频器的输出频率就会上升，相应的电动机的速度也就会变快，从而实现了升速控制的目的。具体控制波形如图9-3所示。

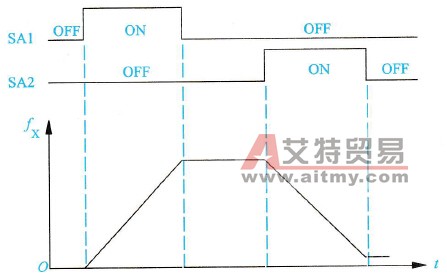

    图9-3    变频器实现电动机的升速与降速控制波形示意图    当松开升速控制开关SA1后，变频器的输出频率保持不变。当然，通过预置，也可以使输出的频率恢复为原来的频率。    (3)降速控制原理说明    当需要进行降速控制时，按下降速控制开关SA2后，变频器的输出频率就会下升，相应的电动机的速度也就会变慢，从而实现了降速控制的目的。具体控制波形如图9-3所示。    当松开降速控制开关SA2后，变频器的输出频率保持不变。当然，通过预置，也可以使输出的频率恢复为原来的频率。
