多台水泵实现变频调速恒压供水变频器的连接技

    使用多台水泵实现变频调速恒压供水尤其适用于不同季节、不同时间，用水量变化较大的场合。这样就可以实现多用多开、少用少开，既满足了系统对供水压力的要求，又可以节约能源。    1．连接电路    采用变频器调速实现多台水泵恒压供水的方法较多，图10-8就是一种较典型的应用主电路（控制电路见本书变频器安装一章的内容），采用PID控制的闭环控制方式。

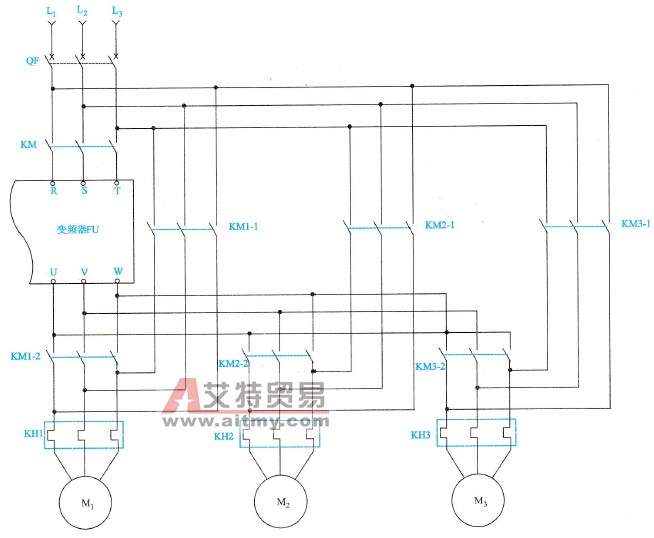

    图10-8    采用变频器调速实现多台水泵恒压供水的典型应用主电路    2．连接电路说明    该电路中的水泵电动机M1～M3的供电取自变频器，SP压力变送器对水压的检测和控制方式以及恒压供水的目标信号XT也是通过电位器RP1调整设定后加到变频器的VRF端的，这些都与单台水泵恒压供水的方法基本相同，故这里就不再重述。    3．电源控制方式    在图10-8中，KM接触器用于控制变频器的工作电源；三组触点KM1-1、KM2-1、KM3-1用于控制三台水泵M1、M2、M3的工频电源；KM1-2、KM2-2与KM3-2控制变频器提供给三台M1、M2、M3水泵电动机的工作电源。
