变频调速系统变频调速与工频定速之间切换应用

    1．典型应用电路    有些生产机械在工作过程中是不允许停机的，例如中央空调的冷却水泵，锅炉的鼓风机等。这些设备在变频工作的过程中，一旦变频器出现故障而跳闸时，必须能够自动转换为工频运行状态，同时进行声光报警。图9-13是一种能够在变频器出现故障时，可以转换为工频工作状态的典型应用主电路。

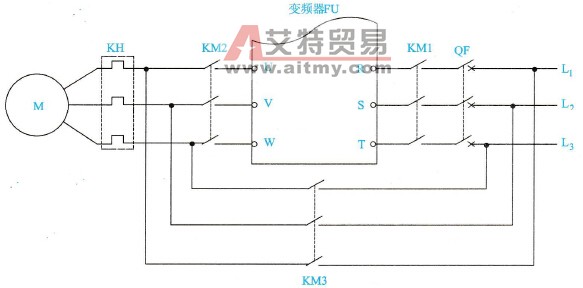

    图9-13    变频器出现故障时可以转换为工频工作状态的典型应用主电路    2．电路元件说明    在图9-13中，三组接触器触点KM1用来切换连接到变频器上的输入电源的；三组接触器触点KM2用来切换变频器输出端连接到电动机上的电压；三组接触器触点KM3用来将工频电源连接到电动机上。由于工频运行时，变频器不能对电动机进行过载保护，故必须采用热继电器来对工频运行的电动机进行保护。    3．工作原理说明    当电动机在变频工作时，如果因为变频器故障而出现跳闸现象，需要转换为工频运行时，控制电路要先将接触器KM1与KM2释放，使电动机与变频器的连接电路断开。经适当的延时后合上KM3后，电动机就会与工频电源接通而进入工频运行状态。    4．必须注意的问题    在上述典型应用电路中，接触器KM2与KM3绝对不允许同时接通，两者之间除了采用电气闭锁外，最好同时采用机械闭锁，且上述转换应该是自动进行的。
