采用光电耦合器方式应用变频器多功能输出信号
来源：艾特贸易2017-06-04
简介(1) 连接电路 光电耦合器的应用方式连接方法，见图 9-12 中变频器的 Y2 与 Y3 端脚连接的电路。这两部分电路结构相同，工作原理基本一样。 (2) 工作原理 光电耦合器 IC1 与 IC2 的工作分
(1)连接电路 光电耦合器的应用方式连接方法，见图9-12中变频器的Y2与Y3端脚连接的电路。这两部分电路结构相同，工作原理基本一样。 (2)工作原理 光电耦合器IC1与IC2的工作分别受变频器内部的开关管VT2与VT3的控制，控制方法相同。以IC1光电耦合器受控电路为例，其控制方法如下。 当VT2开关管受控导通时，就接通了IC1光电耦合器中发光二极管的电流通路，其导通发光后，IC1内部的光敏三极管导通以后，就会控制相关电路的工作。

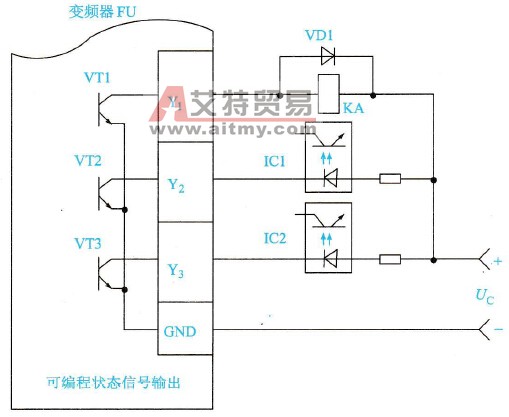

图9-12 变频器多功能输出信号端脚的典型应用方法
