单台水泵实现变频调速恒压供水时变频器的连接

    1．连接电路    采用变频器调速实现单台水泵恒压供水的方法较多，图10-7就是一种较典型的应用电路，采用PID控制的闭环控制方式。

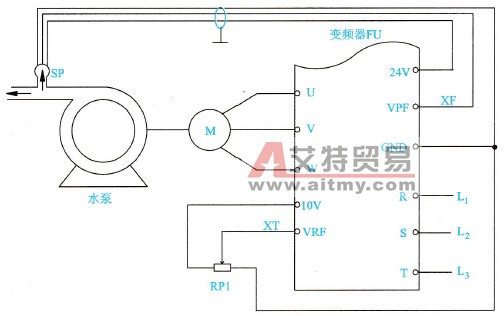

    图10-7    采用变频器调速实现单台水泵恒压供水的典型应用电路    2．连接电路说明    该电路中的水泵电动机M的供电取自变频器，SP为压力变送器，采用一根三芯屏蔽线与变频器进行连接，变频器的24 V与GND端为压力变送器SP提供24 V的工作电压，VPF与GND端接收压力变送器SP送来的压力变化信号，也就是PID反馈信号XF，提供给变频器的VPF端；而恒压供水的目标信号XT是通过电位器RP1调整设定后加到变频器的VRF端的。
