采用艾默生TD2100系列变频器进行供水定时控制的

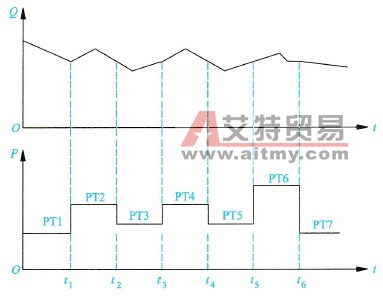

    1．用水流量与设定压力的变化曲线    应用艾默生TD2100系列变频器进行供水定时控制时，一般是采用将一天分为6个时段，根据每一个时段用水量大小的不同，提供不同的供水压力，用水量大时，供水压力也大；用水量小时，供水压力也小。根据该思路，画出的用水流量与设定压力的变化曲线如图10-6所示。
    图10-6    用水流量与设定压力的变化曲线示意图    2．参数预置方法    根据供水定时控制的要求，对变频器进行功能的方法与数据如表10-3中所列，供使用时参考。    表10-3    变频器进行功能的方法与数据  功能码     功能说明     设定的数据     备 注     F53 预置供水定时控制1分有效 1：选择有效 　-     F54 预置图10-6中的t1时刻数据 范围为：0~23 h 0~59 min 　-     F55 预置图10-6中的0~t1时刻的时间段内 范围为：0.000~9.999 MPa 压力的目标值PT1     F56 预置图10-6中的t2时刻数据 范围为：0~23 h 0~59 min 　-     F57 预置图10-6中的t1~t2时刻的时问段内 范围为：0.000~9.999 MPa 压力的目标值PT2     F58 预置图10-6中的t3时刻数据 范围为：0~23 h 0~59min 　-     F59 预置图10-6中的t2~t3时刻的时问段内 范围为：0.000~9.999 MPa 压力的日标值PT3     F60 预置图10-6中的t4时刻数据 范围为：0~23 h 0~59 min 　-     F61 预置图10-6中的t3~t4时刻的时间段内 范围为：0.000~9.999 MPa 压力的目标值PT4     F62 预置图10-6中的t5时刻数据 范围为：0~23 h 0~59 min 　-     F63 预置图10-6中的t4~t5时刻的时间段内 范围为：0.000~9.999 MPa 压力的目标值PT5     F64 预置图10-6中的t6时刻数据 范围为：0~23 h 0~59 min 　-     F65 预置图10-6中的t5~t6时刻的时问段内 范围为：0.000~9.999 MPa 压力的目标值pT6  预置的各个时刻必须满足：t1≤t2≤t3≤t4≤t5≤t6
