变频器三线控制实现自锁功能的技术方法

    图9-9电路的控制方式与接触器的控制电路类似，其工作原理简述如下。    (1)正转启动    当按下动合（常开）按钮开关SA1后，电动机正转启动工作，由于EF端子具有保持（自锁）功能，故在电动机启动、松开SA1按钮以后，电动机仍然可以保持运行状态不变。    (2)停止控制    当按下动断（常闭）按钮开关SA2后，EF与COM之间的连接线路被切断，自锁功能被解除，电动机也就停止工作。    这样，只需要两个按钮开关就可以对电动机的启动与停止进行控制了，控制方法与继电器控制方式基本相同，但连接线路却十分简单。    (3)可采用脉冲控制的“三线控制”电路    图9-10所示为自锁功能的另一种“三线控制”电路，该电路的最典型的特点是可以采用脉冲信号对变频器进行控制。
    图9-9    变频器中三线控制方式的典型连接方法

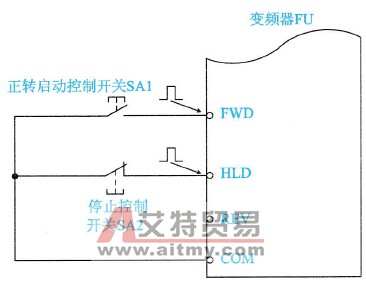

    图9-10    采用脉冲控制的“三线控制”电路示意图
