变频器调速系统中停机方式的类型与特点

    在变频器构成的调速系统中，电动机可以设定的停机方式与各自的特点说明如下。    1．减速停机    变频器的减速停机，也就是按预置的减速时间和减速方式进行的停机。这种停机方式在减速过程中，电动机处于再生制动状态。    2．自由制动    变频器的自由制动，也就是通过停止输出来停机的一种方式。这时电动机的电源被切断，拖动系统处于自由制动状态。由于停机时间的长短由拖动系统的惯性决定，故也称为惯性停机。    3．在低速状态下短暂运行停机    变频器的在低速状态下短暂运行停机，也就是当变频器的工作频率下降到接近0 Hz时，电动机先在低速下运行一个短时间，然后再将频率下降为0 Hz，如图11-27所示。

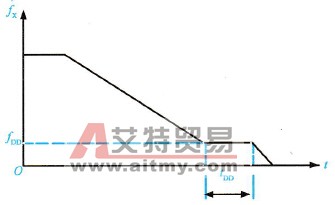

    图11-27    在低速状态下短暂运行停机的特性曲线示意图
