采用“两表法”测量变频器输出侧三相电功率的

    1．功率表的结构    功率表是由电动式仪表构成的，而电动式仪表是由两组线圈构成的，电动式仪表线圈的典型结构示意图如图12-10所示，固定线圈1和偏转线圈2、指针3与偏转线圈同轴，其工作原理如下。

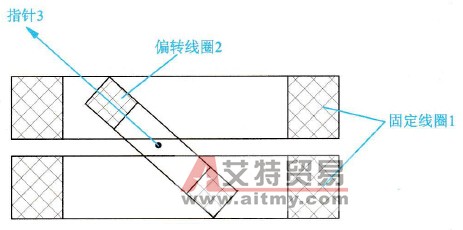

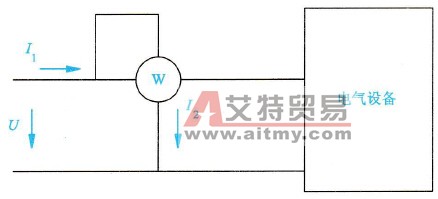

    图12-10    电动式仪表线圈的典型结构示意图    当两个线圈中通入电流时，它们的磁场互换作用，使偏转线圈受力而旋转，偏转角与两线圈内电流的乘积成正比。一般情况下，不动的线圈1为电流线圈，导线较粗，串联在被测电路中，如图12-11所示，其电流为I1；偏转线圈2为电压线圈，导线较细，经串联附加电阻器后跨接在被测电压两端，其电流为I2，如图12-11所示。
    图12-11    功率表连接方式示意图    2．输出功率的测量    由于变频器输出端电动机的三相电流是平衡的，故可采用“两表法”测量变频器输出侧三相电功率，具体测量连接电路如图12-12所示。
    图12-12    变频器输出端电动机的三相电功率测量连接电路
