采用普通磁电电压表测量变频器输出电压的技术

    1．连接方法    ①在测量变频器输出电压时，如果一时没有整流式电压表，也可以按图12-9所示的方法，找一只磁电式低压电压表，量程不限，一只510 kΩ的电位器RP，四只击穿电压大于100 V的整流二极管或整流桥堆。

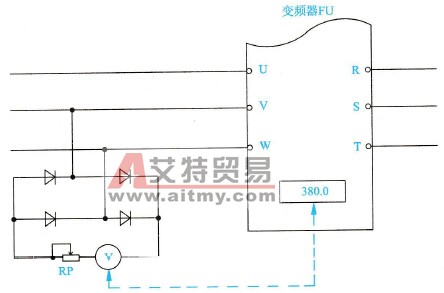

    图12-9    没有整流式电压表测量变频器输出电压时的连接电路    ②按图12-9所示的方法，先把四只击穿电压大于100 V的整流二极管或整流桥堆的交流输入侧连接到变频器的输出端，直流输出侧与电压表和电位器串联后的两端连接好。    2．测量方法    ①连接好变频器的电源，将输出频率调整到50 Hz。此时，变频器的输出电压应显示380 V。    ②轻轻地调整电位器RP的值，使电压表的指针指到最大量程处，则电压表的最大量程为380V。    ③断电以后，拆下电位器RP，测量其电阻值，然后用一只固定电阻器取代电位器，最后把该电阻器与四只整流二极管或整流桥堆装入磁电式低压电压表中，就组成了一只整流式电压表，以后就可以采用该表直接用来测量变频器的输出电压了。
