普通仪表检测变频器输出端电量时仪表刻度盘的

    1．连接方法    变频器的外接模拟量测量信号输出端的作用是用于测量变频器的运行数据，如输出频率、输出电流与输出电压等，检测仪表与变频器之间的连接方法如图12-7所示。

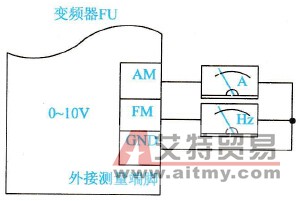

    图12-7    检测仪表与变频器之间的连接方法    2．改动思路    由于变频器测量信号输出端输出的模拟量信号均为与被测参数成正比的电压信号或电流信号，而市场上往往只能购到低压的直流电压表或直流毫安表。如用于作为变频器的测量仪表，应进行必要的改动。    虽然不同变频器的模拟量输出信号不一样，但主要有0～10 V、0～20 mA、0～1 mA等几种，实际改动时，应仔细阅读变频器使用说明书。    3．仪表的改动方法    以0～10 V的电压表测量变频器的输出频率为例，来介绍仪表的改动方法如下。    假如变频器测量的最高频率预置为0～50 Hz，则仪表的10 V与50 Hz相对应，故只需要把0～10 V的电压表的刻度盘做如图12-8所示的改动以后，就可以使用了。
    图12-8    电压表刻度盘的改动方法示意图
