变频器的工作原理概述

    交流电动机的同步转速表达式如下。    n=60f(1-s)/p    (1-1)式中 n-异步电机转速；    f-给电机供电的交流电频率；    p-电机极对数；    s-电机转差率。   由式(1-1)可知，通过改变极对数、转差率和频率的方法可以实现对异步电机的调速。前两种方法转差损耗大、效率低，对电机特性都有一定的局限性。而通过改变电源频率来调整电机转速，当频率f在0～50Hz的范围内变化时，从高速到低速可以保持有限的转差率，因而具有高效、调速范围宽(10%～100%)和精度高等优点。变频器就是通过改变电动机电源频率实现了速度调节，是一种理想的高效率、高性能的调速工具。    从结构上看，静止变频调速装置可分为交-直-交变频、交-交变频两种方式。前者适用于高速小容量电机，后者适用于低速大容量拖动系统。只要设法改变三相交流电动机的供电频率f就可以十分方便地改变电机的转速n，比改变极对数p和转差率s两个参数简单得多。特别是近二十多年来，静态电力变频调速器突飞猛进的发展，使得三相交流电机变频调速成为当前电机调速的主流。    如图1-1所示为变频器( VVVF)控制原理框图。

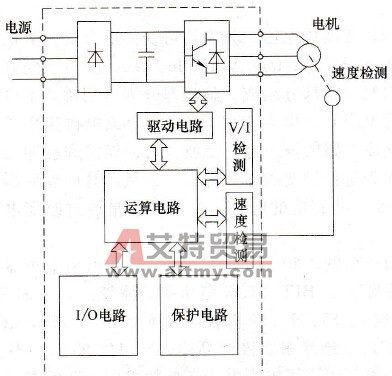

    图1-1    变频器控制原理框图
