采用绝缘电阻表直接测量变频器绝缘电阻器的危

    1．逆变电路内部连接特点    在变频器的逆变电路中，IGBT驱动管是需要驱动电路（如图12-5中的IC1~IC6）来驱动的，驱动电路又受控制电路板送来的控制信号进行控制的。因此，控制电路板与主电路之间，是直接连接的。例如，驱动电路中的IC2、IC4、IC6的G端均与主电路的N端相连接；而IC1、IC3、IC5的G端则分别与主电路的U、V、W相连接。    2．绝缘电阻表测量的危害    由此可见，当采用绝缘电阻表来测量变频器的绝缘电阻器时，绝缘电阻表产生的直流高压，就很容易进入控制电路板，将控制电路击穿而损坏。

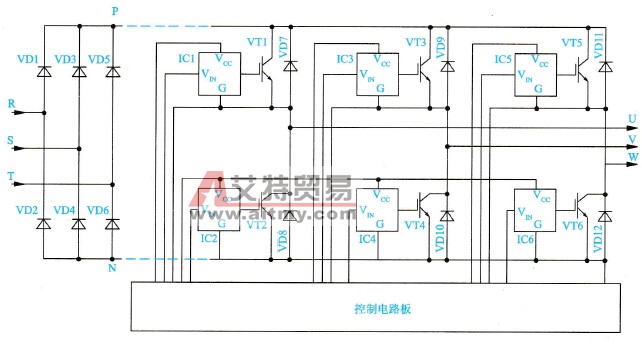

    图12-5    变频器的逆变驱动电路示意图
