通用变频器的操作和显示

    如图1-22所示，通用变频器的运行必须要满足两个要素条件，一是运行命令，决定了电机的运行方向以及变频器是启动还是停止；二是运行给定，决定了变频器运行速度的大小。变频器的运行指令可以由三处发出，即数字操作器、远程操作器、端子。    (1)数字操作器和数字显示器    新型通用变频器几乎均采用数字控制，使用数字操作器可以对变频器进行设定操作，如设定电动机的运行频率、电动机的运转方向、U/f类型、加速时间、减速时间、电源电压等。数字操作器作为人机对话接口，使得变频器参数的设定与显示直观清晰，运行操作简单方便。数字操作器在设备调试时以及实时性不强的单机场合下广泛使用。数字操作键有若干个操作键，不同公司的变频器操作键有很大区别，但有四个键是不可缺少的，即运行键、停止键、上升键和下降键。    在数字操作器的上方是数字显示器，通常是6位数字显示，它可以显示变频器的功能代码以及各功能代码的设定值。在变频器运行过程中，可以实时显示电动机的运行状态，如电动机的电流、电压、变频器的输出频率、转速等。在变频器发生故障时显示故障的种类、故障时的运行状态等，便于分析故障的原因。    通常数字操作器与变频器本体通过串行通信口进行连接。可以从变频器本体上拆下来，通过电缆连接在远处控制变频器的运行，见图1-24。    (2)远程操作器    远程操作器是一个独立的操作单元，它利用计算机的串行通信功能不仅可以完成数字操作器所具有的操作功能，而且可以实现数字操作器一些不能实现的功能操作。在进行系统测试时，利用远程操作器可以对各种参数进行调整。    变频器的使用日益普及，使用场地相对分散，远距离集中控制成为变频器管理的趋势。新型通用变频器均具有标准通信接口，用户可以利用通信接口在远处如中央控制台对变频器进行集中控制，适应了自动化的要求。在变频器中使用的串行通信接口通常为标准485接口，这种接口具有控制距离远，抗干扰能力强等优点。    (3)端子操作    变频器的端子包括电源接线端子和控制端子。控制端子包括频率指令的模拟设定端子、进行开关操作的输入端子、报警端子、监视端子等。不同类型的变频器端子的设置与排列虽有差异，但共同点很多。使用输入与监视信号端子可以完成对电动机的正反转控制、复位、多级速度设定、自由停机、点动等操作。常与外部逻辑电路或PLC共同控制变频器，应用在实时性较强的独立系统中，是使用最广泛的操作方式，如图1 25所示。除监视频率或电流的模拟输出是直接接至模拟表头之外，其余控制端子均采用开关进行控制，当某一端子的控制触点闭合时，即对变频器发出控制指令。模拟量输入、输出的信号，均是0～10V/4～20mA。

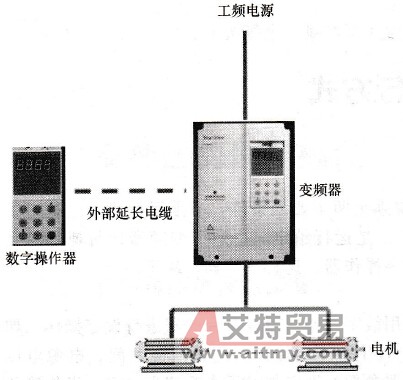

    图1-24    变频器通过数字操作器控制

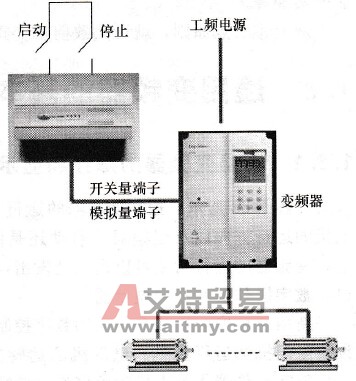

    图1-25    变频器通过端子控制    通用变频器的操作可以由一种操作器完成，也可以进行组合操作，例如运转/停止命令由端子执行，而频率设定由数字操作器完成等。
