变频器的外接给定配置

    所有的变频器都为用户提供了可以进行外接给定的控制信号输入端。以森兰BT40系列变频器为例，其接线情况如图3-1所示。今说明如下：

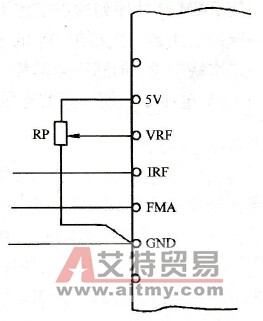

    图3-1    BT40变频器的给定信号端    1．外接电压给定信号端(VRF-GND) 当外接给定信号是电压信号时，将外接信号线接到此接线端上。    不同的变频器对外接电压给定信号的规定也各不相同。主要有以下几种：0～+10V; 0～+10V; 0～+5V；0～±5V。其中，带“±”号者，变频器可根据给定信号的极性来决定电动机的旋转方向。    外接电压给定信号又有两种给定方式：    (1)直接输入电压信号，通常适合于和计算机或其他控制装置配用的情况。    (2)利用变频器内部的控制电压，由外接电位器取出电压给定信号。    2．外接电流给定信号端(IRF-GND)。当外接给定信号为电流信号时，将外接信号线接到此接线端上。    电流给定信号由于不受线路电压降、接触电阻及其压降、杂散的热电效应以及感应噪声等的影响，具有较强的抗干扰能力，所以在控制距离较远时，以采用电流给定方式为好。    电流给定信号的取值范围通常都是4～20mA，这是为了容易区别零信号和无信号。    零信号：信号的大小为“零”(即信号的最小值，这里为4mA)。    无信号：因系统处于未工作状态或故障状态而没有信号（电流为0）。    有的变频器也提供了0～20mA的取值范围，供用户选用。
